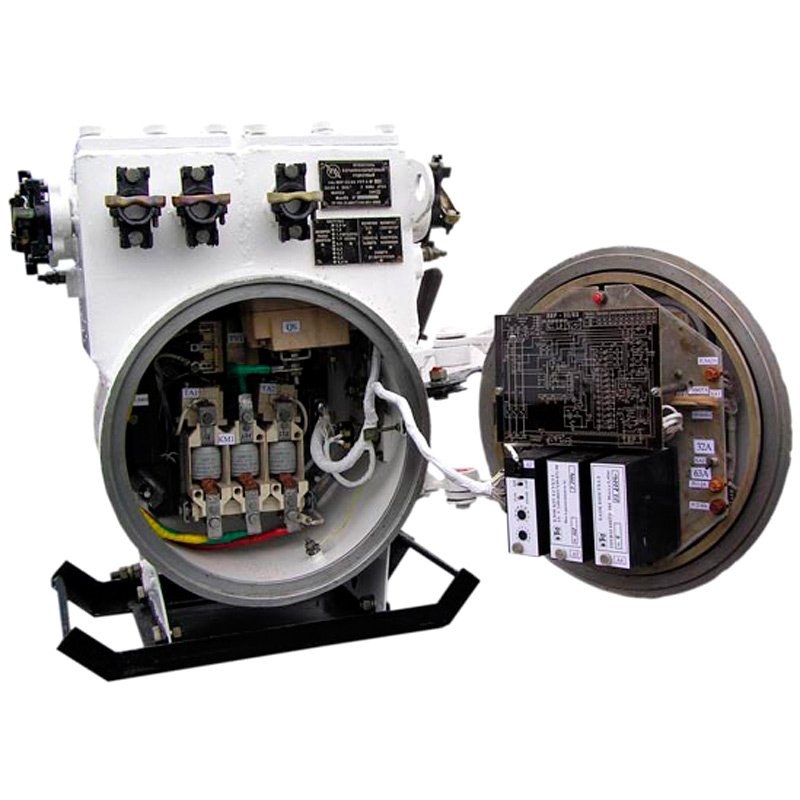

Пускатели ПВР-63Р, ПВР-125/160Р

Пускатели ПВР-63Р, ПВР-125/160Р предназначены для дистанционного управления включением и отключением трехфазных асинхронных электродвигателей с короткозамкнутым ротором, эксплуатируемых в трехфазных сетях переменного тока частотой 50 Гц с изолированной нейтралью трансформатора в угольных шахтах, опасных по газу (метану) и (или) угольной пыли, а также для защиты от токов короткого замыкания и перегрузки в отходящих силовых цепях.

Искробезопасность цепи дистанционного управления обеспечивается искрозащитными элементами FИа встроенного блока дистанционного управления.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Пускатели ПВР-63Р, ПВР-125/160Р предназначены для дистанционного управления включением и отключением трехфазных асинхронных электродвигателей с короткозамкнутым ротором, эксплуатируемых в трехфазных сетях переменного тока частотой 50 Гц с изолированной нейтралью трансформатора в угольных шахтах, опасных по газу (метану) и (или) угольной пыли, а также для защиты от токов короткого замыкания и перегрузки в отходящих силовых цепях.

Искробезопасность цепи дистанционного управления обеспечивается искрозащитными элементами FИа встроенного блока дистанционного управления.

Условия эксплуатации

Пускатель ПВР-63Р, ПВР-125/160Р предназначен для работы в следующих условиях:

  • температура окружающего воздуха от -10 ± 2 до +35 ± 2 °С;
  • относительная влажность окружающего воздуха 98 ± 2 % (с конденсацией влаги) при температуре 35 °С;
  • окружающая среда взрывоопасная по газу (метану) и угольной пыли, запыленность до 1200 мг/м3;
  • отсутствие резких толчков (ударов и сильной тряски);
  • рабочее положение в пространстве – горизонтальное, допускается отклонение от рабочего положения не более, чем на 15° в любую сторону;
  • пускатель нормально работает при напряжении сети от 85 до 110 % номинального и не самоотключается при кратковременном (не более 1 с) снижении напряжения до 65 % номинального.

Пускатели ПВР изготавливается в реверсивном исполнении.

Технические характеристики
Номинальный ток 63, 125/160 А
Номинальное напряжение сети 380/660, 660/1140 В
Частота сети 50 Гц
Номинальный режим работы пускателя продолжительный
Напряжение искробезопасной цепи управления 18 В
Контролируемое сопротивление заземляющего провода 50 Ом
Уставки срабатывания устройства контроля изоляции:
при напряжении сети 380, 660 В
при напряжении сети 1140 В

30 кОм
100 кОм

Потребляемая мощность цепей защиты и управления не более 100 В·А
Масса пускателя 200 кг
Предельная коммутационная способность и расчетная мощность управляемого электродвигателя при cos · = 0,75
Номинальный
ток, А
Номинальное
напряжение, В
Отключающая
способность (действующее
значение тока), А
Включающая
способность (амплитудное
значение тока), А
Расчетная мощность
управляемого
электродвигателя, кВт
63 380 3120 5750 31
63 660 3120 5750 54
63 1140 2375 4225 93
125 380 3120 5750 62
125 660 3120 5750 107
125 1140 3375 4225 185
160 380 3120 5750 79
160 660 3120 5750 137
160 1140 2375 4225 237
Уставки срабатывания максимальной токовой защиты
Номинальный ток, А Ток уставки, соответствующий условным единицам на шкале, А
1 2 3 4 5 6 7 8 9 10 11
63 126 158 189 221 252 284 315 347 378 410 441
125 250 312 375 437 500 562 625 687 750 813 875
160 320 400 480 560 640 720 800 880 960 1040 1120
Уставки срабатывания токовой защиты от перегрузки
Номинальный ток, А Ток уставки, соответствующий условным единицам на шкале, А
0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 0,3 0,4
63 18,9 25,2 31,5 37,8 44,1 50,4 56,7 63 69,3 18,9 25,2
125 37,5 50 62,5 75 87,5 100 112,5 125 137,5 37,5 50
160 48 64 80 96 112 128 144 160 176 48 64
