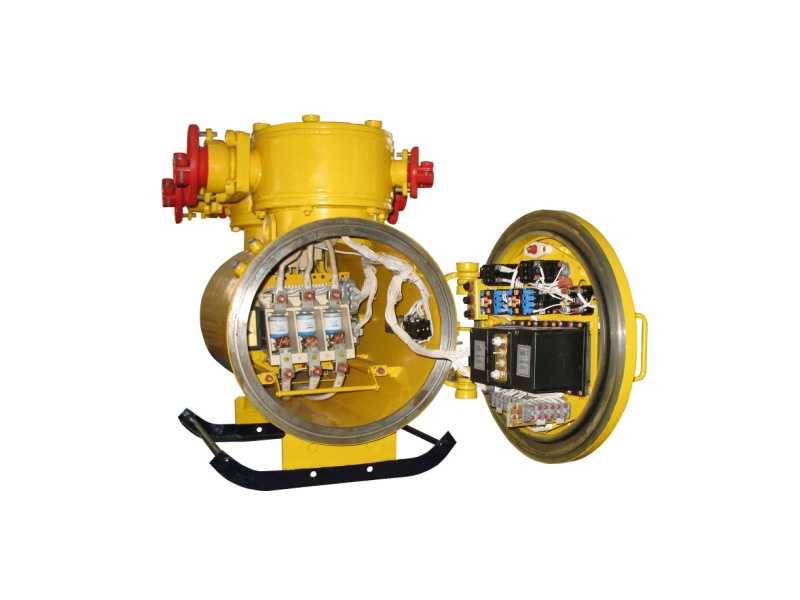

Пускатели ПВИТ-250МВО

Пускатели ПВИТ-250МВО предназначены для дистанционного управления включением и отключением трехфазных асинхронных электродвигателей с короткозамкнутым ротором, эксплуатируемых в трехфазных сетях переменного тока частотой 50 Гц с изолированной нейтралью трансформатора в угольных шахтах, опасных по газу (метану) и угольной пыли, а также для защиты от токов короткого замыкания и перегрузки в отходящих силовых цепях.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Применены блоки БДУ-Т, БКИ-Т и БТЗ-Т.

Технические характеристики

Тип пускателя ПВИТ-250МВО3
Номинальное напряжение сети, В 1140/660/380
Номинальный ток, А 250/125/63
Частота сети, Гц 50
Предельная коммутационная способность, А при максимальном токе и напряжении 1140/660В
 – включающая 5600/5750
 – отключающая 2500/3120
Износостойкость, циклов ВО
– коммутационная в АС-4 при              Uном=1140/660 В 2х105/5х105
 – механическая 3,0х106
Тип контактора КВР-1,14-250А
Максимальная мощность управляемого электродвигателя, кВт 370/214/123
Вид и уровень защиты РВ 3В Иа (Exdial)
Габаритные размеры (ШхВхГ), мм 620х750х910
Масса, кг 190

Кабельные вводы

Наименование Количество Сечения кабеля, мм2
Вводная (сетевая) камера
Ввод 63 1 35-150
Транзитный вывод 63 1 35-150
Резервный ввод 32 1 6-16
Выводная (моторная) камера
Вывод к токоприемнику 63 1 35-150
Контрольные выводу 32 2 6-16
  20 1 1,5-4

Токовая характеристика

Номинальный ток пускателя Токи уставок МТЗ, соответствующие условным единицам на шкале блока БТЗ-Т, А
1 2 3 4 5 6 7 8 9 10 11
250 500 625 750 875 1000 1125 1250 1375 1500 1625 1750
125 250 312 375 473 500 562 625 687 750 813 875
63 125 156 187 218 250 281 312 343 375 406 440
32 63 78 93 109 125 140 156 171 187 203 218
