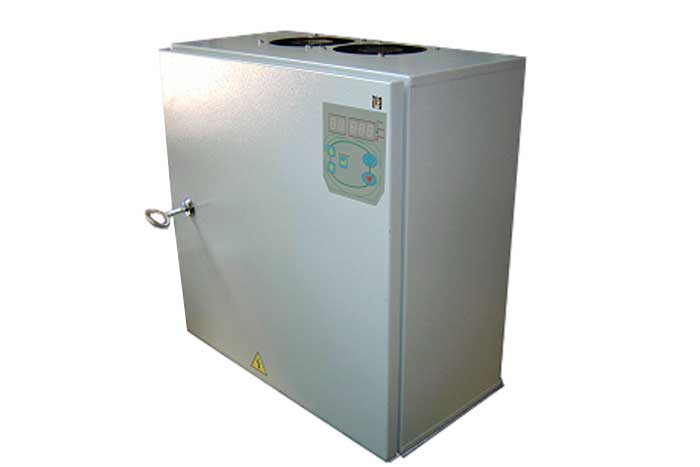

Пускатель тиристорный регулируемый ПТР предназначен для плавного запуска, останова, реверса, ступенчатого регулирования скорости (вниз от номинальной) асинхронных двигателей напряжением 380 В, мощностью до 315 кВт.
Область применения
Пускатели широко используются в производственных машинах и механизмах с переменной нагрузкой, в том числе содержащих в производственном цикле частые или длительные режимы холостого хода.
Технические характеристики
Входных сигналов:
Пускатель тиристорный регулируемый ПТР предназначен для плавного запуска, останова, реверса, ступенчатого регулирования скорости (вниз от номинальной) асинхронных двигателей напряжением 380 В, мощностью до 315 кВт.
Область применения
Пускатели широко используются в производственных машинах и механизмах с переменной нагрузкой, в том числе содержащих в производственном цикле частые или длительные режимы холостого хода.
Технические характеристики
Входных сигналов:
- 1 аналоговый:
- потенциальные (0…10 В);
- токовые(0…5) мА, (4…20) мА.
- 2 дискретных:
- типа «сухой контакт» 24 В; 0,1 А.
Интерфейс: RS485 для связи с выносным пультом управления, дополнительной платой модуля релейной автоматики, персональным компьютером или АСУ ТП.
Выходных сигналов:
- 3 дискретных
- типа «сухой контакт» 24 В, 0,1 А.
Стабилизированное напряжение для питания внешних устройств 24 В.
Пускатели ПТР работают от промышленной трехфазной сети переменного тока с заземленной или изолированной нейтралью напряжением 380 В с климатическим исполнением УЗ,380-415 В 50 Гц и 380-440 В 60 Гц с климатическим исполнением Т3.
Наименование | Исполнение ПТР | ||||||||||||||||
25 | 40 | 63 | 80 | 100 | 125 | 160 | 320 | 500 | 800 | ||||||||
Полная номинальная мощность, кВА | 16 | 26 | 40 | 52 | 66 | 82 | 100 | 210 | 320 | 500 | |||||||
Номинальная мощность электродвигателя, кВТ | 5,5 | 7,5 | 11 | 18 | 22 | 30 | 37 | 45 | 55 | 75 | 90 | 110 | 132 | 160 | 200 | 250 | 315 |
Номинальный выходной ток, А | 25 | 40 | 63 | 80 | 100 | 125 | 160 | 320 | 500 | 800 | |||||||
Номинальное линейное напряжение, В | 380(+10...-15%) | ||||||||||||||||
Номинальная частота питающей сети, Гц | 50(60) | ||||||||||||||||
Выходное напряжение, В | 10...380 | ||||||||||||||||
Время изменения напряжения на нагрузке, с | программируется | ||||||||||||||||
Допустимая перегрузка | програмируется до Iн | ||||||||||||||||
Режим работы | Продолжительный, повторно-кратковременный | ||||||||||||||||
КПД, % не менее | 95 |
Функциональные возможности
Пускатель ПТР обеспечивает:
- автоматическую настройку на оптимальный режим энергопотребления,
- плавный (безударный) пуск и остановку (динамическое или рекуперативное торможение),
- длительный режим работы при номинальном токе,
- реверс,
- автоматический повторный запуск двигателей при исчезновении или недопустимом снижении напряжения питающей сети,
- выполнение диагностики и аварийных отключений,
- ограничение токов в переходных и статических режимах работы,
- управление поочередно плавным пуском группы двигателей с последующим переводом их на сеть,
- защиту от:
- максимально-недопустимых токов,
- перегрузки по току,
- обрыва фаз,
- повышения и понижения напряжения питания,
- регулирование скорости в диапазоне 1:1,25 (при фазовом),
- дистанционное управление от внешней АСУ аналоговым сигналом или по интерфейсу RS485,
- настройку параметров и функций пускателя с учетом характеристик двигателя и назначения механизма.
