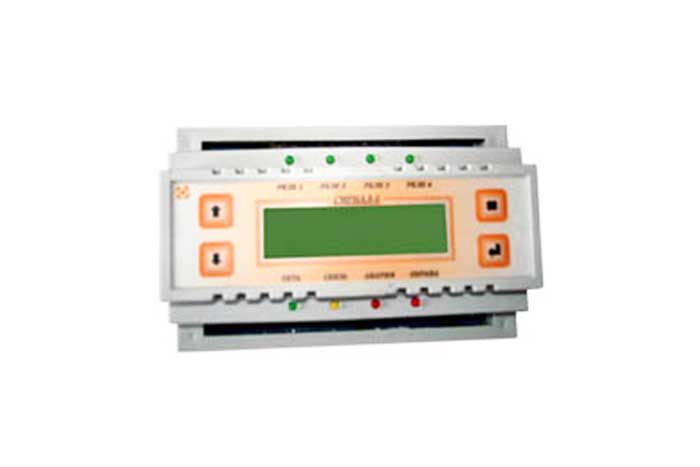

Пульт контроля «Сигнал-5»

Пульт контроля «Сигнал-5» предназначен для мониторинга состояния объекта путем измерения и индикации показаний датчиков (аналоговых 4-20мА, аварийных дискретных) и управления выходами реле.

Область применения

Пульт контроля «Сигнал-5» применяется в составе АПК «Диспетчер-III», либо как самостоятельное устройство.

Функциональные возможности

Пульт контроля "Сигнал-5" обеспечивает:

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Пульт контроля «Сигнал-5» предназначен для мониторинга состояния объекта путем измерения и индикации показаний датчиков (аналоговых 4-20мА, аварийных дискретных) и управления выходами реле.

Область применения

Пульт контроля «Сигнал-5» применяется в составе АПК «Диспетчер-III», либо как самостоятельное устройство.

Функциональные возможности

Пульт контроля "Сигнал-5" обеспечивает:

  • Измерение и индикацию состояния аналоговых и дискретных датчиков;
  • Управление и индикацию состояния релейных выходов;
  • Выполнение функций однозонной охранной сигнализации;
  • Сигнализацию аварийных срабатываний - превышение аналоговым датчиком, установленного порога, изменению состояния дискретного датчика.
  • Инициализацию канала связи для передачи срочного сообщения об аварии;
  • Возможность изменения аварийных порогов и масштабов датчиков, масок срабатывания реле, собственный адрес и пр.;
  • Автоматическое управление выходами реле, в зависимости от состояния датчиков, либо ручное или дистанционное управление;
  • Поддержку интерфейса RS485 и протокола ModBus RTU 9600 б/с;
  • Возможность изменения настроек через собственное меню, либо удаленно по протоколу ModBus RTU.
Технические характеристики
Параметр Значение
Управление устройством микропроцессорное
Колво аналоговых входов 4-20мА, шт 4
Точность измерения аналоговых величин, % 1
Количество дискретных входов, шт 8
Зона нечувствительности аналог. датчика (гистерезис, % 10
Скорость передачи, бит/с 9600
Интерфейс RS485
Диапазон присваиваемых устройству адресов 1-99
Напряжение питания, по постоянному току, В 12
Потребляемый мощность, Вт 7
Напряжение питания, по постоянному току, В 24
Выходная мощность, Вт 3
Напряжение коммутации, В ~220, =12...24
Тип коммутации, А 3
Время ожидания запроса, с 20
Длительность состояния "Снятие с охраны", с 30
Длительность состояния "Тревога", с 120
Масса, кг 0,5
Габаритные размеры, мм 140х100х65

Комплектность

  • Пульт контроля «Сигнал-5»,
  • Упаковка,
  • Руководство по эксплуатации.
