Особенности:

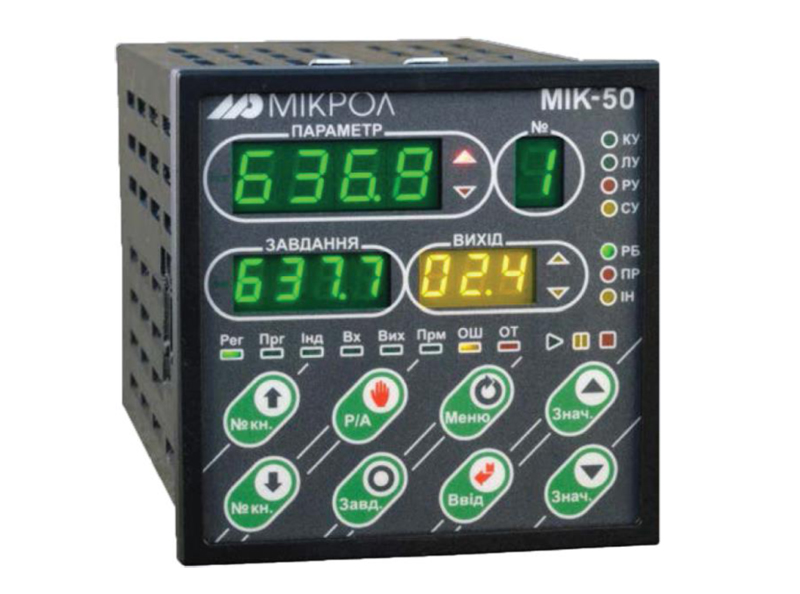

- Компактный малоканальный многофункциональный высокопроизводительный микропроцессорный контроллер
- Автоматическое регулирование и логическое управление технологическими процессами
- Подключение внешних сигналов осуществляется через клеммы, установленные на задней стенке прибора.
Функциональные возможности
- Контроллер МИК-50 - это проектно-компонуемое изделие, которое позволяет пользователю выбрать нужный комплект модулей и блоков согласно числу и виду входных-выходных сигналов
Особенности:
- Компактный малоканальный многофункциональный высокопроизводительный микропроцессорный контроллер
- Автоматическое регулирование и логическое управление технологическими процессами
- Подключение внешних сигналов осуществляется через клеммы, установленные на задней стенке прибора.
Функциональные возможности
- Контроллер МИК-50 - это проектно-компонуемое изделие, которое позволяет пользователю выбрать нужный комплект модулей и блоков согласно числу и виду входных-выходных сигналов
- Встроенные средства самодиагностики: сигнализация и идентификация неисправностей, о выходе сигналов за допустимые границы, о сбоях в ОЗУ, нарушении обмена по сети и т.п.
Принцип работы:
Программирование контроллера выполняется с помощью клавиш передней панели или по интерфейсу с помощью специального программного обеспечения - визуального редактора FBD-программ АЛЬФА. В качестве языка программирования в системе реализован язык функциональных блоковых диаграмм Function Block Diagram (FBD), предоставляющий пользователю механизм объектного визуального программирования. Система программирования реализована в соответствии с требованиями стандарта Международной Электротехнической Комиссии (МЭК) IEC 1131-3. Редактор FBD-программ АЛЬФА имеет встроенный отладчик программ, систему логического контроля состояния программы, возможности документирования программ, печати, представления программы в виде таблицы и др.
Математическая обработка информации
Контроллер МИК-50 содержит библиотеку функциональных блоков, достаточную для того, чтобы решать сравнительно сложные задачи автоматического регулирования и логико-программного управления.
Библиотека функциональных блоков условно разделена на разделы:
- Функциональные блоки ввода-вывода: интерфейсный ввод-вывод, аналоговый ввод-вывод, дискретный ввод-вывод, импульсный ввод;
- Математические функциональные блоки: умножение, суммирование с масштабированием, деление, корень квадратный, абсолютное значение, интегрирование, дифференцирование с задержкой;
- Логические функциональные блоки: Логическое И, многовходовое И, Логическое ИЛИ, многовходовое ИЛИ, исключающее ИЛИ, мажорирование, триггер, регистр, выделение фронта;
- Функциональные блоки управления программой: минимум, максимум, скользящее среднее, задержка, экстремум, ограничение, ограничение скорости, переключатель по номеру, компаратор, таймер, счетчик, мультивибратор, одновибратор, импульсатор;
- Функциональные блоки управления технологическим процессом: фильтр, масштабирование, кусочно-линейная функция, уставка аналоговая, уставка времени, программный задатчик, таймер-сигнализатор реального времени, линейное изменение параметра, регулятор аналоговый, регулятор каскадный, регулятор импульсный, пользовательская панель;
- Функциональные блоки дельта-регуляторов: регуляторы аналоговые и импульсные с расширенными функциями, дельта-регулятор.
| Параметры | Значение |
| Аналоговые входные сигналы | |
| Количество аналоговых входов | До 8 |
| Типы входных аналоговых сигналов | |
| - унифицированные | 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>25кОм) |
| - напряжения | 0-50 мВ, 0-200 мВ, 0-1 В |
| - от термопреобразователей сопротивления | ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23 |
| - от термопар | ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E) |
| Период измерения, не более | 0,1 сек |
| Гальваническая изоляция | групповая, входы гальванически изолированы от других входов и остальных цепей |
| Основная приведенная погрешность преобразования | ± 0,2% |
| Аналоговые выходные сигналы | |
| Количество аналоговых выходов | До 2 |
| Тип выходного аналогового сигнала | 0-5 мА (Rн=2кОм) |
| Основная приведенная погрешность формирования выходного сигнала | |
| - AO1 | ±0,2% |
| - AO2 | ±0,4% |
| Цифровая индикация | |
| Точность индикации | ±0,01% |
| Количество разрядов цифрового индикатора | 4 |
| Высота цифр светодиодных индикаторов | 10 мм |
| Дискретные входные сигналы | |
| Количество дискретных входов | До 3 |
| Сигнал логического "0" – состояние ОТКЛЮЧЕНО Сигнал логической "1" – состояние ВКЛЮЧЕНО | 0-7В 19-32В |
| Входной ток (потребление по входу) | ≤ 10 мА |
| Гальваническая развязка дискретных входов | групповая развязка |
| Дискретные выходные сигналы | |
| Количество дискретных выходов | До 5 |
| Типы выходов: | |
| - транзистор ОК | до 40В, 100мА |
| - механическое реле (переключаемый контакт) | до 220В, 8А |
| - твердотельное реле | до 60В, 1.0АAC/ADC |
| Гальваническая развязка дискретных выходов | групповая |
| Последовательный интерфейс RS-485 | |
| Тип канала | Асинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени) |
| Количество приемопередатчиков | 32 приемопередатчика на одном сегменте |
| Максимальная длина линии в пределах одного сегмента сети | 1200 метров |
| Количество активных передатчиков | 1 (только один передатчик активный) |
| Максимальное количество узлов в сети | 250 с учетом магистральных усилителей |
| Вид кабеля | витая пара, экранированная витая пара |
| Гальваническая развязка | интерфейс гальванически изолирован от других входов-выходов и остальных цепей (напряжение гальванической развязки не менее 500 В) |
| Протокол связи | Modbus режим RTU (Remote Terminal Unit) |
| Электрические данные | |
| Напряжение питания: | |
| • переменного тока | ~220 (+22 –33)В, (50 ± 1) Гц |
| • постоянного тока | 24 В |
| Потребляемая мощность от сети переменного тока, не более: | до 13 ВА |
| Ток потребления по питанию 24В, не более: | не более 350 мА |
| Корпус. Условия эксплуатации | |
| Тип корпуса | Корпус для утопленного щитового монтажа, IP30 |
| Размеры фронтальной рамки) | 96 х 96 мм |
| Монтажная глубина | 190 мм max |
| Вырез на панели | (92^+0,8) х (92^+0,8) мм |
| Масса блока, не более | до 1,0 кг |
| Температура окружающей среды | от -40°С до +70°С |
| Атмосферное давление | от 85 до 106,7 кПа |
| Вибрация с частотой / амплитудой | до 60Гц / до 0,1мм |
