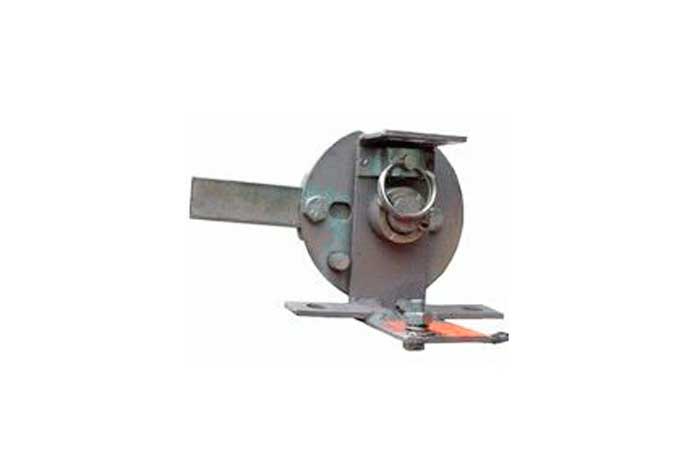

Привод ПРН-10 предназначен для оперирования главными и заземляющими ножами разъединителей серии РЛНД на напряжение 10 кВ.
Обозначение
Привод ПРН-10 обозначается так: ПРН-Х-10МХ1, где
Привод ПРН-10 предназначен для оперирования главными и заземляющими ножами разъединителей серии РЛНД на напряжение 10 кВ.
Обозначение
Привод ПРН-10 обозначается так: ПРН-Х-10МХ1, где
- П - привод;
- Р - ручной;
- Н - наружной установки;
- Х - количество валов для управления ножами заземления;
- 10 - для управления разъединителем на напряжение 10 кВ;
- М - модернизированный;
- Х1 - климатическое исполнение (У, УХЛ, Т) и категория размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89.
| Параметр | Значение |
| Номинальный крутящий момент на выходных валах, Н·м | 100 |
| Угол поворота выходных валов, градус | 90 |
| Установленная наработка на отказ, циклов ВО, не менее | 3000 |
| Масса ПРН-10, кг | 1,8 |
| Срок службы | 2 года |
Конструктивное исполнение
Привод ПРН-10 состоит из:
- корпуса,
- выходных валов,
- фиксаторов.
В корпусах имеются установочные отверстия выходным валам приварены диски, на которых крепятся пластины, служащие для оперирования приводом, и пластины, к которым привариваются соединительные трубы привода с разъединителем на месте монтажа.
В приводах предусмотрены фиксация крайних положений рукоятки и запирание валов висячим замком во включенном и отключенном положениях разъединителя; для этого на диске и пластине имеются уголки и отверстия. Диски выполняют также роль механической блокировки.
