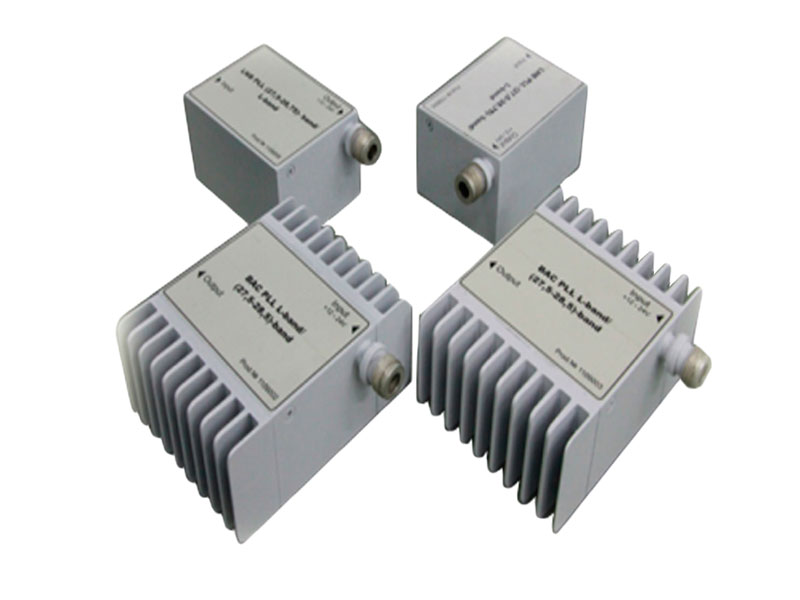

Приемо-передающие блоки для РРСС и систем MMDC предназначены для использования в приемных и передающих трактах РРСС и телерадио-информационных системах MMDC, как преобразователи частоты входных сигналов ПЧ в сигнал СВЧ, сигналов СВЧ в сигнал ПЧ.
| Диапазон частот входного сигнала, ГГц | 27,5 - 28,75;
|
Приемо-передающие блоки для РРСС и систем MMDC предназначены для использования в приемных и передающих трактах РРСС и телерадио-информационных системах MMDC, как преобразователи частоты входных сигналов ПЧ в сигнал СВЧ, сигналов СВЧ в сигнал ПЧ.
| Диапазон частот входного сигнала, ГГц | 27,5 - 28,75;
|
| Диапазон частот выходного сигнала, ГГц | 50 |
| Неравномерность коэффициента передачи, в полосе рабочих частот, дБ, не более | ±2,0 |
| Неравномерность коэффициента передачи, в любой полосе 30 МГц рабочего диапазона частот, дБ, не более | ±0,4 |
| Коэффициент шума по выходу в нормальных климатических условиях, дБ, не более
|
3 |
| Верхняя граница линейности по уровню 1дБ, дБм, не менее | 10 |
| Нормированная спектральная плотность мощности фазовых шумов гетеродина, дБс/Гц | |
|
-75 |
|
-80 |
|
-85 |
|
-110 |
|
-110 |
| Относительная нестабильность частоты гетеродина в интервале рабочих температур | ± 2,0*10-6 |
| Напряжение питания, В | 12-24 |
| Ток потребления, мА, не более | 600 |
| СВЧ вход | волновод WR28 |
| СВЧ выход | N-тип "розетка" |
| Диапазон частот входного сигнала, ГГц | 0,95 - 2,15 |
| Диапазон частот выходного сигнала, ГГц | 27,5 - 28,75 |
| Коэффициент передачи, дБ, не менее | 50 |
| Неравномерность коэффициента передачи в полосе рабочих частот, дБ, не более | ±2,0 |
| Неравномерность коэффициента передачи в любой полосе 30 МГц рабочего диапазона частот, дБ, не более | ±0,4 |
| Верхняя граница линейности по уровню 1дБ, дБм, не менее | 27 |
| Нормированная спектральная плотность мощности фазовых шумов гетеродина, дБс/Гц | |
|
-75 |
|
-80 |
|
-85 |
|
-110 |
|
-120 |
| Относительная нестабильность частоты гетеродина в интервале рабочих температур | ± 2,0*10-6 |
| Напряжение питания, В | 12-24 |
| Ток потребления, мА, не более | 1200 |
| СВЧ вход | N-тип "розетка" |
| СВЧ выход | волновод WR28 |
