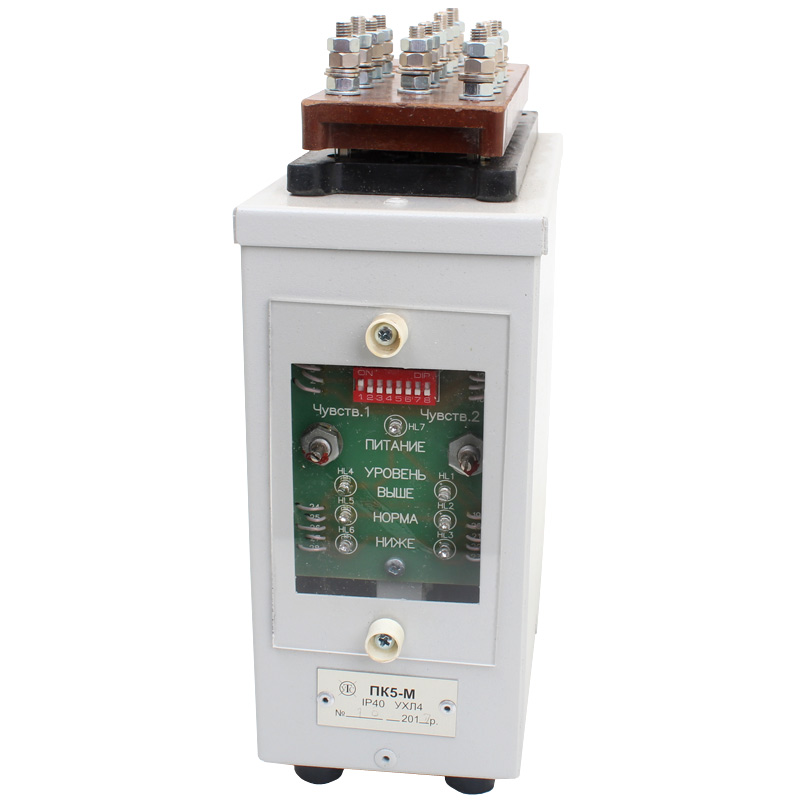

Приемник ПК5-М предназначен для приема информации от контролируемых объектов на постах электрической централизации (ЭЦ) и промежуточных станциях. Приемник ПК5-М полностью заменяет приемники ПК5-1, ПК5-2, ПК-5-3, ПК5-4, ПК5-5, ПК5-6, ПК5-7, ПК5-8.
Положение переключателя частот |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Номинальная частота сигнала, Гц |
канал 1 |
319,63 |
390,67 |
479,45 |
586,0 |
732,50 |
920,86 |
1118,72 |
1367,33 |
канал 2 |
360,62 |
431,80 |
527,40 |
659,25 |
820,40 |
1025,50 |
1237,11 |
1523,60 |
Напряжение питания |
12 В |
Ток потребления |
до 0,35 А |
Порог чувствительности |
0,60 В |
Рабочее напряжение сигнала одной частоты на входе |
1,2 В |
Ширина полосы пропускания |
от 6,0 Гц |
Допускаемое отклонения середины полосы пропускания |
до 1 Гц |
Степень защиты |
IP30 |
Габаритные размеры |
212х76х184 мм |
Масса |
2,0 кг |
