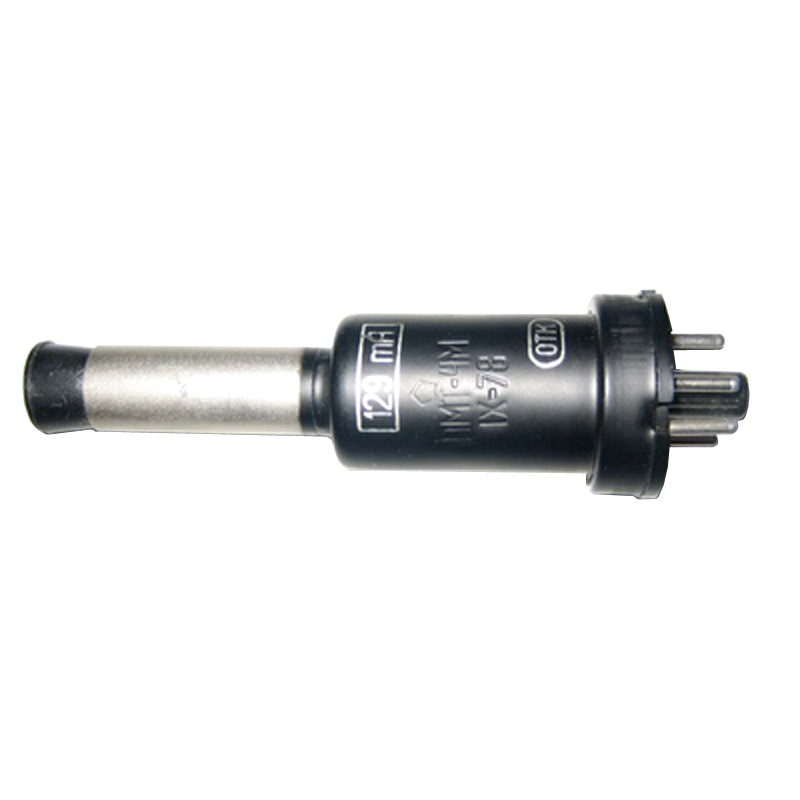

Преобразователь ПМТ-4 предназначен для преобразования изменения давления газа в электрический сигнал.
Благодаря металлическому корпусу преобразователи ПМТ-4М манометрические термопарные имеют ряд преимуществ. К вакуумному объёму они присоединяется либо при помощи грибкового (компрессионного) соединения, либо при помощи сварки.
Варианты исполнения лампы ПМТ-4М в зависимости от вида приёмки:
Преобразователь ПМТ-4 предназначен для преобразования изменения давления газа в электрический сигнал.
Благодаря металлическому корпусу преобразователи ПМТ-4М манометрические термопарные имеют ряд преимуществ. К вакуумному объёму они присоединяется либо при помощи грибкового (компрессионного) соединения, либо при помощи сварки.
Варианты исполнения лампы ПМТ-4М в зависимости от вида приёмки:
- отдел технического контроля - ОТК;
- особо стойкие - ОС;
- приемка заказчика - ПЗ;
- военная приемка - ВП.
| Рабочий диапазон | от 10-8 мм рт. ст. до 0,1 мм рт. ст. (от 0,133 Па до 13,3 Па) |
| Диапазон измерения ЭДС термопары | 0-10 мВ |
| Диапазон установки тока нагревателя | 100-140 мА |
| Сопротивление термопары | 6-8 Ом |
| Присоединительный диаметр | 14,5 мм |
| Отклонение индивидуальной градуировочной кривой от типовой | до ±50% |
