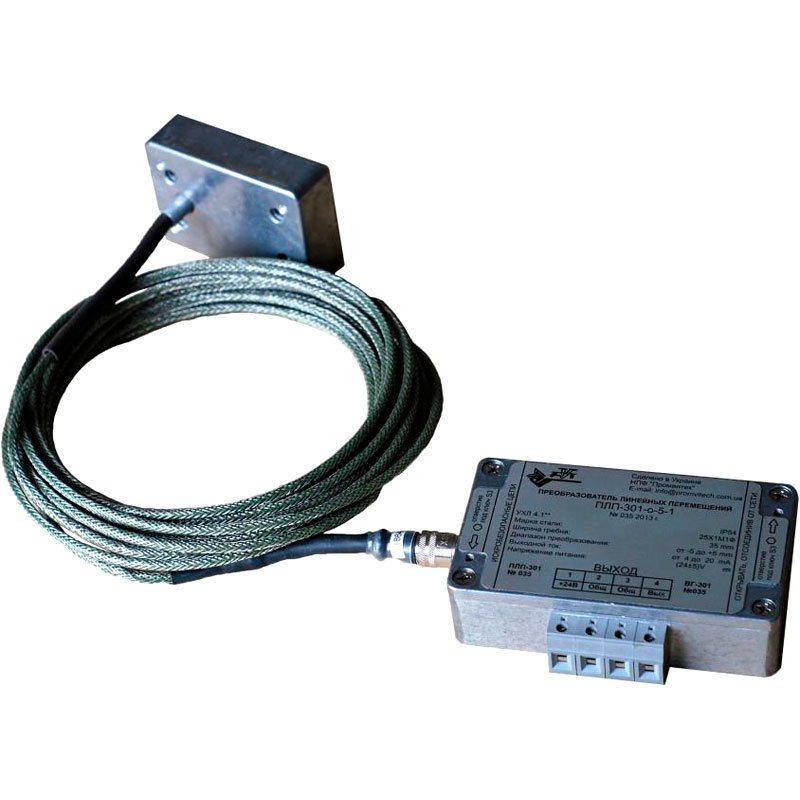

Преобразователь ПЛП-301

Преобразователь ПЛП-301 предназначен для измерения бесконтактным способом перемещения «гребня» («пояска») контролируемой поверхности в пропорциональный нормированный токовый сигнал, 4-20 мА. Преобразователь ПЛП-301 представляет собой вихретоковый датчик - ДЛП-1 или ДЛП-3 с вторичным выносным преобразователем.

Цена: По запросу
Нужна консультация?
  • 7(499) 677-65-22
  • priborpost@yandex.ru
Технические характеристики

Диапазон измерения

для датчика ДЛП-1

- 5…0…+5 мм
-4…0…+8 мм
-10…0…+10 мм

для датчика ДЛП-3

-25…0…+25 мм
-40…0…+40 мм
-50…0…+50 мм

Ширина пояска

20 – 60 мм

Номинальный установочный зазор

1,5 мм

Стандартные длины соединительного кабеля датчика

3, 5, 7, 9 м

Сопротивление нагрузки, для выходного сигнала

от 1 до 5 мА

до 2000 Ом

от 4 до 20 мА

до 500 Ом

Выходной сигнал абсолютного расширения (относительного расширения) корпуса

4 — 20 мА

Нелинейность амплитудной характеристики

±2,5 %

Основная приведенная погрешность измерения

±2,5 %

Дополнительная приведенная погрешность измерения, вызванная изменением температуры окружающего воздуха в пределах рабочего диапазона температур для датчика и вторичного преобразователя

±2,5 %

Степень защиты оболочек

датчика

IP67

вторичного преобразователя

IP54

Группа по устойчивости к внешним воздействующим факторам согласно ГОСТ 30631-99

М5

Диапазон рабочей температуры преобразователя

датчика

от 5°С до +180°С

вторичного преобразователя

от 5°С до +70°С

Уровень собственных шумов ниже минимального значения диапазона измерения

от 20 дБ

Напряжение питания

24 В

Ток потребления

до 50 мА

Допустимая относительная влажность при температуре 35°С и ниже без конденсации влаги

до 95 %

Средняя наработка на отказ

от 150 000 час

Средний срок службы

10 лет

Габаритные размеры

122х45х142 мм

Габариты датчика ДЛП-1

80х21х55 мм

Габариты датчика ДЛП-3

110х55х21 мм

Габариты вторичного преобразователя

115х30х65 мм
