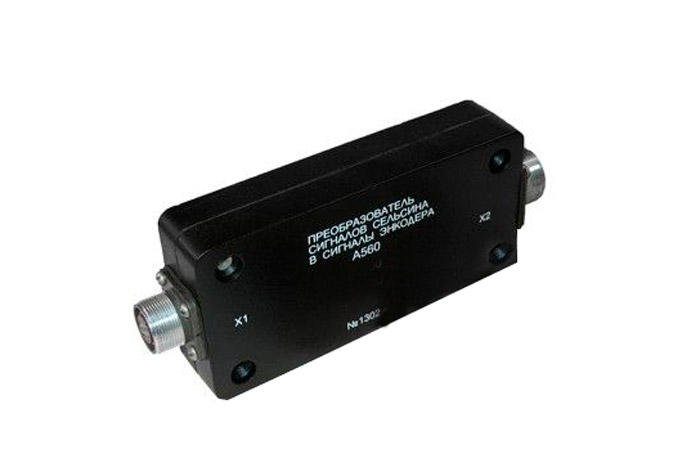

Преобразователь А560 предназначен для преобразования сигналов, поступающих с сельсина БС-155А, в стандартные прямоугольные квадратурные дифференциальные сигналы (SIN и COS) в уровнях TTL или HTL для последующей их обработки в системах числового программного управления (далее – ЧПУ) или устройствах цифровой индикации.
Функциональные возможности
Преобразователь А560 обеспечивает:
Преобразователь А560 предназначен для преобразования сигналов, поступающих с сельсина БС-155А, в стандартные прямоугольные квадратурные дифференциальные сигналы (SIN и COS) в уровнях TTL или HTL для последующей их обработки в системах числового программного управления (далее – ЧПУ) или устройствах цифровой индикации.
Функциональные возможности
Преобразователь А560 обеспечивает:
- учетверенное количество периодов сигналов SIN и COS может выбираться в диапазоне,
- формирование сигнала опорной метки (SR) за один оборот сельсина.Длительность сигнала SR равна одной четвертой периода следования сигналов SIN и COS,
- формирование сигнала ошибки при обрыве связи с сельсином или при превышении допускаемой скорости вращения ротора сельсина.
| Параметр | Значение |
| Электропитание | осуществляется от внешнего источника 5 В (для уровней TTL), или 10-27 В (для уровней HTL) |
| Габаритные размеры, мм | 172х70х30 |
| Масса, кг | не более 0,4 |
