Предохранитель шахтных светильников ПШ-5А

Описание

ПШ-5А представляет собой малогабаритный предохранитель для шахтных светильников. Этот элемент является составным звеном электрозащиты осветительных систем, используемых в шахтах. Также такие предохранители широко применяются и в конструкции рудничного оборудования для эффективной защиты его электрических цепей. Установка предохранителей типа ПШ-5А может производиться в электрических цепях с номинальной величиной напряжения и тока соответственно 100 В и 5 А.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Описание

ПШ-5А представляет собой малогабаритный предохранитель для шахтных светильников. Этот элемент является составным звеном электрозащиты осветительных систем, используемых в шахтах. Также такие предохранители широко применяются и в конструкции рудничного оборудования для эффективной защиты его электрических цепей. Установка предохранителей типа ПШ-5А может производиться в электрических цепях с номинальной величиной напряжения и тока соответственно 100 В и 5 А.

Конструкционное исполнение

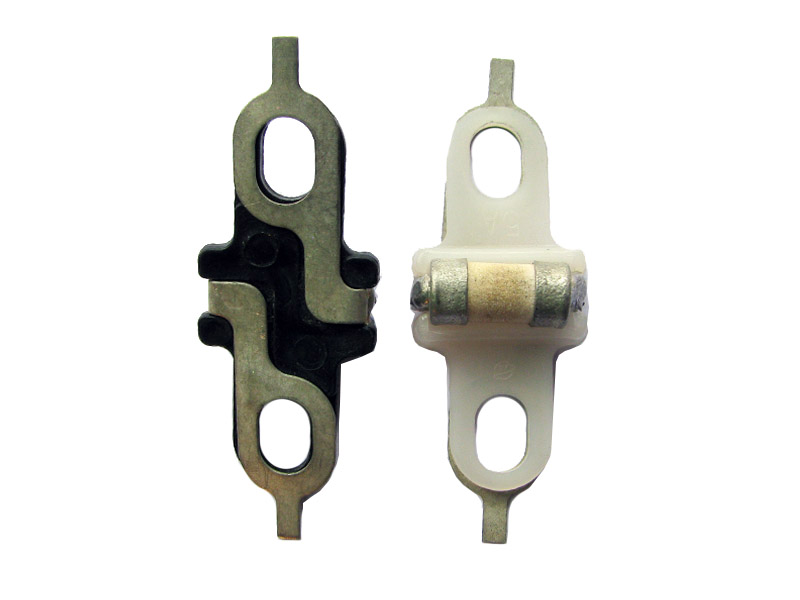

Предохранители ПШ-5А отличаются простой и надежной конструкцией, что позволяет успешно эксплуатировать устройства в условиях шахт и рудников. Конструктивно ПШ 5А реализован в виде керамической пластины, на которой расположены две металлические клеммы, с помощью которых предохранитель подключается к электрической цепи. В средней части пластины клеммы имеют разрыв, в который устанавливается плавкая вставка, обеспечивающая замыкание защищаемой цепи.

Использование предохранителя

При увеличении силы тока в электрической цепи выше допускаемого предела произойдет «перегорание» плавкой вставки, и электрическая цепь будет разомкнута, исключая подачу высокого тока к защищаемым осветителям или элементам аппаратуры. Эффективно функционировать предохранители этого типа могут при температурах от -10 С до +55 С.

Технические характеристики

  • Предохранители шахтные, приемка "1"
  • Отключающая способность не менее 160А
  • Время срабатывания при токе перегрузки 2,75 Inom - не более 1 с, при 2,1 Inom - 1 ч
  • Корпус керамический
  • Габаритные размеры (max) - 60х21 мм
  • Масса – 6 г
  • Минимальный срок сохраняемости - 10 лет.
  • Минимальная наработка - 1 000 часов
  • Диапазон рабочих температур от минус 10 до плюс 55 градусов С
