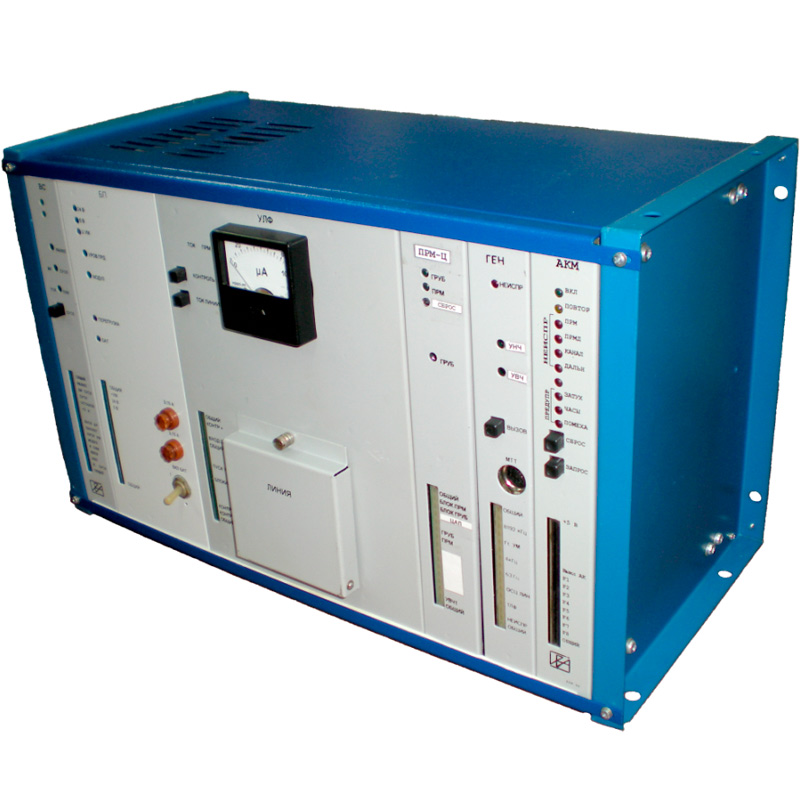

Пост высокочастотной защиты ПВЗ предназначен для передачи и приема сигналов защит по высокочастотному каналу, образованному по проводам воздушных линий электропередач напряжением 35 – 1150 кВ. Аппаратура ПВЗ работает в комплексе с дифференциально-фазными защитами всех типов, дистанционными и направленными защитами с ВЧ блокировкой, выполненными на базе электромеханических реле и полупроводниковыми защитами на базе полупроводниковых элементов.
|
Диапазон частот |
36-600 кГц |
|
Напряжение электропитания |
-220/110 В |
|
Номинальная мощность ВЧ колебаний на выходе приёмопередатчика на активной нагрузке (75±15) Ом при напряжении питания 220/110 В±10/20% от номинала |
30 Вт |
|
Потребляемая мощность: |
до 80 Вт |
|
Регулировка выходной мощности передатчика |
2-30 Вт |
|
Шаг выбираемых частот передатчика во всем диапазоне частот |
0,25 кГц |
|
Чувствительность приемника |
100-2800 мВт |
|
Избирательность приемника |
50 дБ |
|
Габаритные размеры |
560х280х260 мм |
|
Масса |
19 кг |
