Пост управления ПКЕ (кнопочные) предназначены для пультов управления станков, систем автоматики. Посты управления ПКЕ могут быть установлены в системах управления бытовых и промышленных, дерево и металлообрабатывающих станков, в системах управления грузоподъёмных механизмов.
|
Модификация |
Способ монтажа |
Количество толкателей |
Степень зашиты по ГОСТ 14255-69 |
|
|
толкателя |
контактов |
|||
|
ПКЕ-112-1У3 |
Встраиваемый в нишу |
1 |
IP40 |
IP00 |
|
ПКЕ-112-2У3 |
2 |
|||
|
ПКЕ-112-3У3 |
3 |
|||
|
ПКЕ-122-1У2 |
1 |
IP54 |
||
|
ПКЕ-122-2У2 |
2 |
|||
|
ПКЕ-122-3У2 |
3 |
|||
|
ПКЕ-212-1У3 |
Для пристыковки к ровной поверхности |
1 |
IP40 |
IP40 |
|
ПКЕ-212-2У3 |
2 |
|||
|
ПКЕ-212-3У3 |
3 |
|||
|
ПКЕ-222-1У2 |
1 |
IP54 |
IP54 |
|
|
ПКЕ-222-2У2 |
2 |
|||
|
ПКЕ-222-3У2 |
3 |
|||
|
ПКЕ-612-2У3 |
Встраиваемый в нишу |
2 |
IP40 |
IP00 |
|
ПКЕ-622-2У2 |
IP54 |
|||
|
ПКЕ-712-2У3 |
Для пристыковки к ровной поверхности |
2 |
IP40 |
IP40 |
|
ПКЕ-722-2У2 |
IP54 |
IP54 |
||
Посты, предназначенные для встройки в нишу со степенью защиты IP40, состоят из пластмассовой панели с подпружиненными толкателями и контактных элементов, имеющих по два изолированных друг от друга электрических контакта; со степенью защиты IP54 дополнены двумя резиновыми прокладками, одна из которых устанавливается между панелью и контактными элементами, а другая - между панелью и плоскостью, на которой крепится пост.

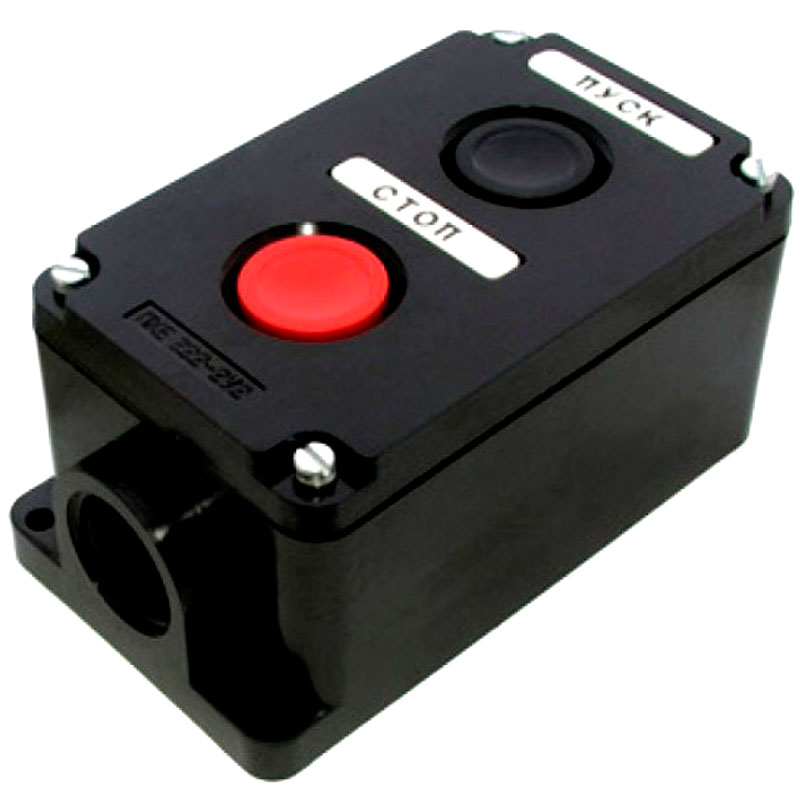

Посты, предназначенные для пристройки к любой ровной поверхности (рис. 4-6), отличаются от описанных выше наличием дополнительного пластмассового кожуха с отверстием для ввода монтажных проводов.
Посты всех типоисполнений изготовляются с контактными элементами любой комбинации замыкающих и размыкающих контактов.
|
Параметр |
Переменный ток |
Постоянный ток |
|||||||
|
Номинальное рабочее напряжение, В |
660 |
380 |
220 |
110 |
440 |
220 |
110 |
48 |
24 |
|
Номинальный рабочий ток, А |
1 |
2 |
3,4 |
6 |
0,1 |
0,3 |
0,6 |
1,6 |
2 |
