Описание

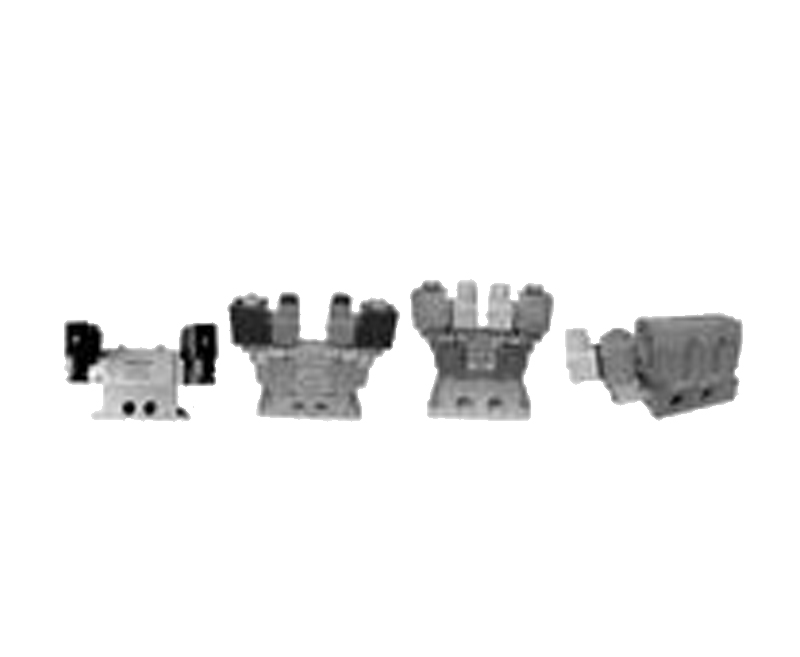

Пневмораспределители применяются в пневматических системах для распределения потоков сжатого воздуха, работают на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433 и содержащем распыленное масло вязкостью 10-35 мм2/с при температуре 50°С с концентрацией из расчета 1-2 капли на 1м3 воздуха, приведенных к нормальным условиям (температура 20°С, давление 101325 Па). Пневмораспределители имеют размеры стыковой поверхности монтажных плит соответствующие ISO 5599-1
Описание
Пневмораспределители применяются в пневматических системах для распределения потоков сжатого воздуха, работают на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433 и содержащем распыленное масло вязкостью 10-35 мм2/с при температуре 50°С с концентрацией из расчета 1-2 капли на 1м3 воздуха, приведенных к нормальным условиям (температура 20°С, давление 101325 Па). Пневмораспределители имеют размеры стыковой поверхности монтажных плит соответствующие ISO 5599-1
Наименование | Модификации | |||||
ХХХ-Х1 | ХХХ-Х0
ХХХ-Х2 |
ХХХ-ХЗ
ХХХ-Х4 |
ХХХ-Х5 | ХХХ-Х72 | ХХХ-Х73
ХХХ-Х83 |
|
Условный проход | 6 | 10 | 20 | 25 | 10 | 16 |
Номинальное давление, МПа | 1,0 | 0,63 | ||||
Электрическое напряжение*, В:
|
12, 24
24 - |
12,24,48, 110
24, 36, 110, 220, 380 110, 220 |
||||
Мощность электромагнита*:
|
4
- - |
8
10 13 |
||||
Пропускная способность, Kv , м/час:
|
0,56
- |
1,65
0,85 |
5,6
5,0 |
8,0
5,6 |
1,9
- |
2,8
- |
Время срабатывания, с:
|
0,05
0,08 |
0,08
0,13 |
0,1
0,125 |
- | ||
Время срабатывания, при давлении 0,4 МПа, с | - | 0,1 | ||||
Максимальное число срабатываний, мин-1 | 6 | 4,2 | 3,3 | 4,2 | ||
Общая утечка воздуха из полости, см/мин | 50 | 80 | 160 | - | ||
Утечки воздуха из-под золотника, см/мин | - | 500 |
