Описание

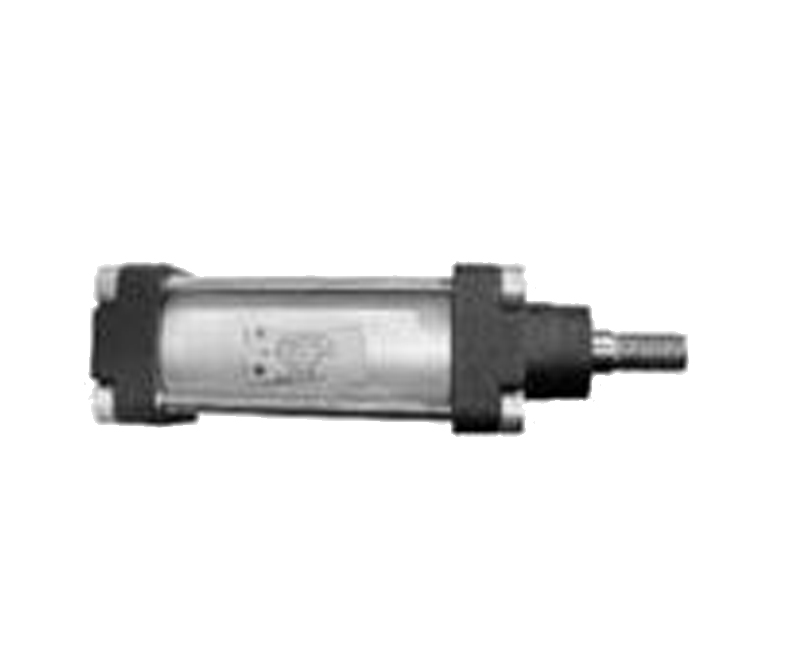

Пневмоцилиндры типа ПЦ изготавливаются в двух исполнениях:ISO 6431 и ГОСТ 15608-81 (в каталоге не обозначены) выпускаются диаметром 32, 40, 50, 63, 80 , 100, 125, 160 и 200 мм, ходом от 10 до 1000 мм. Это цилиндры поршневые двустороннего действия как с регулируемым демпфированием в конечных положениях, так и без него. Возможна установка магнитного кольца на поршне для бесконтактного определения его положения с помощью герконовых датчиков. Пневмоцилиндры предназначены для пневмосистем производственного оборудования, технологической оснастки, наземного транспорта.
Описание
Пневмоцилиндры типа ПЦ изготавливаются в двух исполнениях:ISO 6431 и ГОСТ 15608-81 (в каталоге не обозначены) выпускаются диаметром 32, 40, 50, 63, 80 , 100, 125, 160 и 200 мм, ходом от 10 до 1000 мм. Это цилиндры поршневые двустороннего действия как с регулируемым демпфированием в конечных положениях, так и без него. Возможна установка магнитного кольца на поршне для бесконтактного определения его положения с помощью герконовых датчиков. Пневмоцилиндры предназначены для пневмосистем производственного оборудования, технологической оснастки, наземного транспорта.
Наименование | Значения | ||||||||
32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | ||
Номинальное давление | 1,0 | ||||||||
Давление страгивания | 0,07 | 0,04 | 0,035 | 0,03 | |||||
Номинальная сила цилиндра при давлении 1,0 МПа, Н
|
803
690 |
1256
1102 |
1962
1708 |
3115
2837 |
5024
4644 |
7850
7470 |
12267
11467 |
20107
18850 |
|
Время прохождения поршнем тормозного пути без нагрузки при давлении 0,4 МПа, с (с регулируемым торможением) | 3 | 8 | 10 | 12 | 15 | 18 |
