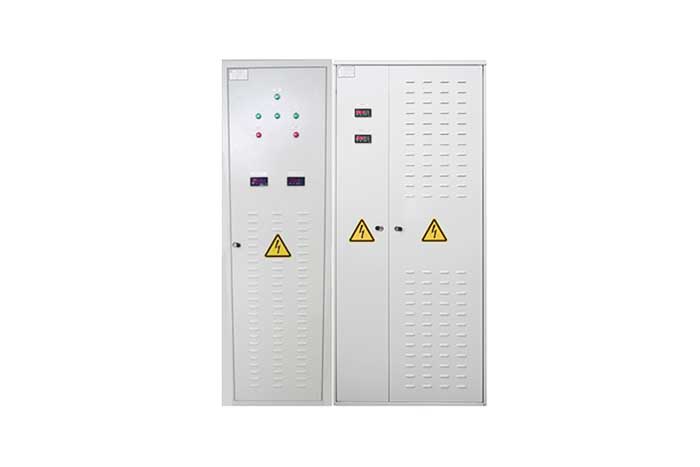

Питающая установка БПУ предназначена для обеспечения электропитания оборудования СЦБ и другого электронного оборудования в буфере с аккумуляторной батареей номинальным напряжением 24, 48 В постоянного тока.
Функциональные возможности
Питающая установка БПУ обеспечивает:
Питающая установка БПУ предназначена для обеспечения электропитания оборудования СЦБ и другого электронного оборудования в буфере с аккумуляторной батареей номинальным напряжением 24, 48 В постоянного тока.
Функциональные возможности
Питающая установка БПУ обеспечивает:
- подключение источника трехфазного переменного тока или источника однофазного переменного тока и источника постоянного тока АБ.
- защиту вводов и отходящих линий от перегрузки по току и короткого замыкания.
- электропитание нагрузки и заряд АБ при наличии входной сети переменного тока.
- автоматический переход на режим электропитание нагрузку от АБ при пропадании входной сети переменного тока.
- защиту АБ от глубокого разряда.
- ручное переключение электропитание нагрузки с основной ВС на резервную ВС (для исполнения «02»).
- распределение электрической энергии постоянного тока между нагрузками.
- измерение и отображение напряжения и тока потребления нагрузкой.
- световую индикацию о состоянии аппаратуры шкафа.
- дистанционную сигнализацию «сухими контактами» и/или по интерфейсу RS-485.
| Наименование параметра | Тип БПУ постоянного тока | |||
| БПУ- 24DC/100- 01(02) |
БПУ- 24DC/200- 01(02) |
БПУ- 48DC/60 -01(02) |
БПУ- 48DC/120 -01(02) |
|
| Входные параметры | ||||
| Тип входной сети | 380/220 В, однофазная 220 В | |||
| Номинальное входное напряжение постоянного тока АБ, В | 24 | 48 | ||
| Выходные параметры | ||||
| Номинальное выходное напряжение, В | 27 | 54 | ||
| Суммарная нестабильность выходного напряжения, %, не более | ±1,0 | |||
| Максимальный выходной ток системы, А | 100 | 200 | 60 | 120 |
| Диапазон установки тока заряда АБ, А | 5…40 | |||
| Напряжение отключения АБ, В, не более | 21±0,2 | 42±0,4 | ||
