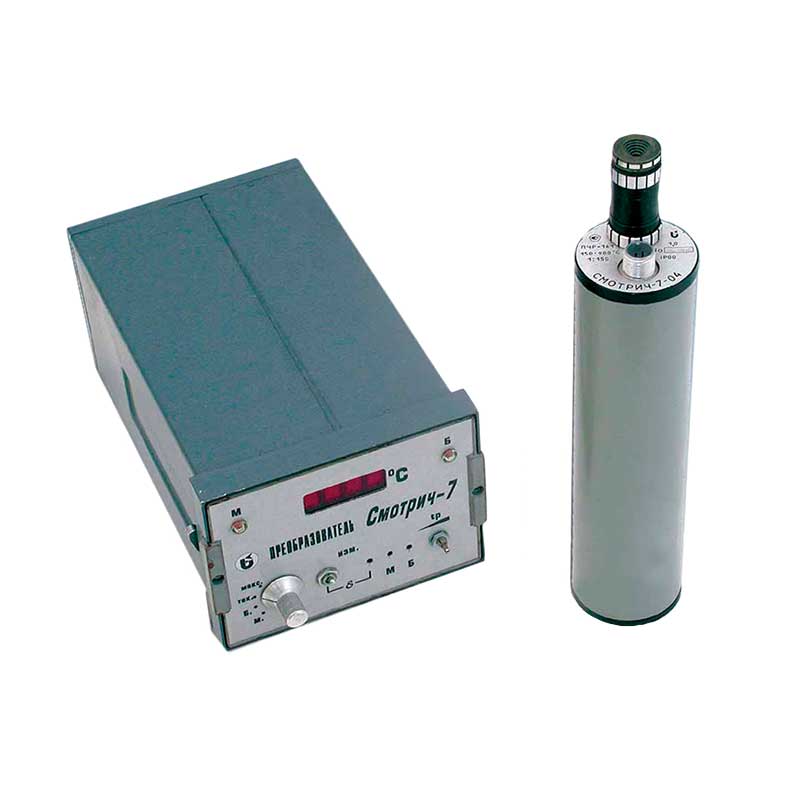

Пирометр частичного излучения СМОТРИЧ-7 предназначен для бесконтактного измерения, контроля и регулирования температур, при условиях сильных фоновых засветок, в различных отраслях промышленности.
Условия эксплуатации
- Диапазон рабочих температур - от 5 до 40 °С
- Относительная влажность воздуха - до 80% (при t=35°С и более низкой без конденсации влаги)
- При температуре окружающего воздуха выше 40 °С необходимо применять водяное охлаждение первичного пирометрического преобразователя
- Пирометр выдерживает вибрацию частотой от 0,5 до 25 с амплитудой смешения 0,1 мм
Принцип работы
Измерительный процесс пирометра базируется на зависимости энергетической яркости излучения объекта в определенном волновом диапазоне от его температуры. На выходе пирометра генерируется электрический сигнал, значения которого лежат в унифицированном диапазоне ГСП, что позволяет использовать прибор в системах автоматизированного управления.
Функциональные особенности
- цифровое представление текущей минимальной или максимальной температуры (по выбору оператора);
- введение в оперативную память пирометра начальных данных об излучении конкретного объекта и температуре внешнего фона (веденные данные учитываются при вычислении температурных значений);
- индикация способности к излучению изначально известному показателю температуры;
- определение различных режимов работы прибора
- стабильность работы при условии сильного фонового засвета
| Параметр | Значение |
| Коэффициент визирования при нормальных рабочих условиях | 1:150 |
| Основная измерительная погрешность | 1% |
| Длительность установки показаний | 25 мс |
| Измерительный диапазон по спектру | 1,8…3,8 мкм |
| Номинальное рабочее расстояние | 1 м |
| Расстояние для измерений с минимальной нормальной погрешностью | от 0,6 до 1,5 м |
| Минимальное время установления показаний | 0,025 с |
|
Электропитание (переменный ток): - напряжение - частота |
220 В 50±1 Гц |
| Потребляемая мощность | 25 Вт |
| Измерительный интервал температур | 150...900 °C |
| Масса | 4,5 кг |
