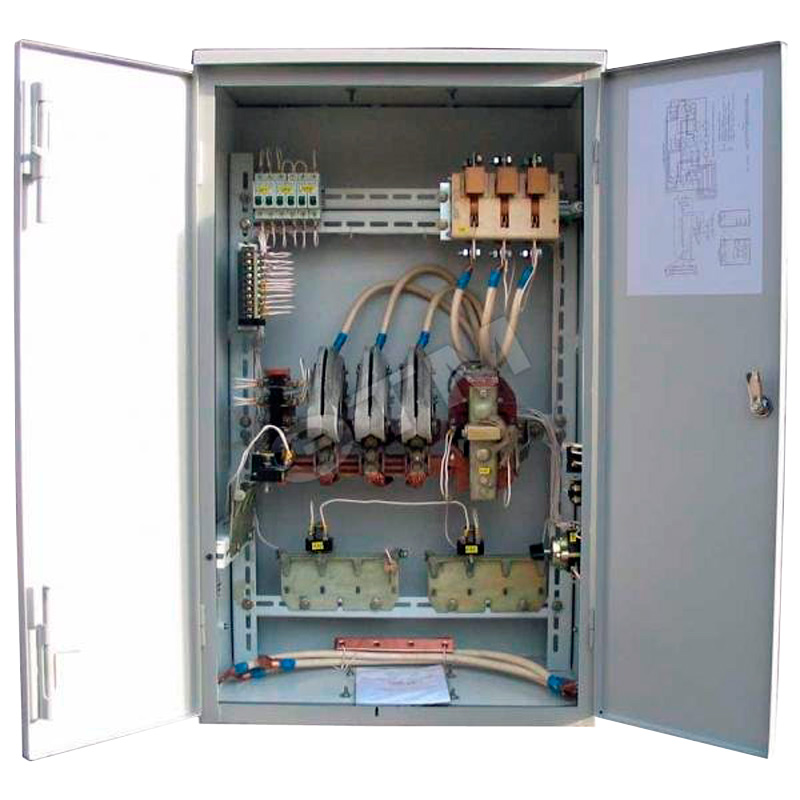

Панели защиты ПЗКБ, ПЗКМ, ПВЗ, ПЗК предназначены для максимальной и нулевой защиты крановых электродвигателей переменного и постоянного тока, а также для концевой защиты крановых механизмов. Используется для подачи напряжения на остальные панели управления крана. Аппараты панели ввода крана постоянного тока монтируются на изоляционных панелях (текстолит, стеклотекстолит, асбоцемент).
|
Наименование крановых панелей, шкафов |
Количество панелей |
Номинальный ток |
Напряжение силовой цепи |
Напряжение цепи управления |
Габаритные размеры (степень защиты IP) |
Назначение |
|
Панель защитная ПЗКБ-160 У3 |
1 |
160 А |
380 В |
380 В |
900х550х350 мм (IP21;IP54) |
Для максимальной и нулевой защиты двигателей |
|
Панель защитная ПЗКБ-250 У3 |
1 |
250 А |
380 В |
380 В |
900х550х350 мм (IP21;IP54) |
Для максимальной и нулевой защиты двигателей |
|
Панель защитная ПЗКБ-400 У3 |
1 |
400 А |
380 В |
380 В |
1000х600х400 мм (IP21;IP54) |
Для максимальной и нулевой защиты двигателей |
|
Панель защитная ПЗКБ-600 У3 |
1 |
600 А |
380 В |
380 В |
1000х600х400 мм (IP21;IP54) |
Для максимальной и нулевой защиты двигателей |
|
Панель защитная ППЗБ-160 У3 |
1 |
160 А |
220 В |
220 В |
900х550х450 мм (IP21;IP54) |
Для максимальной и нулевой защиты двигателей |
|
Панель защитная ППЗБ-250 У3 |
1 |
250 А |
220 В |
220 В |
1300х650х550 мм (IP21;IP54) |
Для максимальной и нулевой защиты двигателей |
|
Панель защитная ППЗБ-630 У3 |
1 |
630 А |
220 В |
220 В |
1400х640х650 |
Для максимальной и нулевой защиты двигателей |
|
Панель защитная ПВЗ-1600 У3 |
1 |
1600 А |
220 В |
220 В |
1850х120х1100 мм (IP21;IP54) |
Для максимальной и нулевой защиты двигателей |
|
Панель защитная ПВЗ-2500 У3 |
1 |
2500 А |
220 В |
220 В |
1850х1200х1100 мм (IP21;IP54) |
Для максимальной и нулевой защиты двигателей |
