Оперативно-диспетчерская связь для угольной промышленности ШТСИ4

Комплекс ШТСИ4 - комплекс шахтной телефонной связи искробезопасный представляет собой автономную систему оперативно-диспетчерской связи и аварийного оповещения.

Комплекс ШТСИ4 предназначен для организации искробезопасной телефонной связи, громкоговорящей связи и оповещения на угольных шахтах опасных по газу и пыли (Разрешение Госгорпромнадзора Украины № 288.12.30).

Комплекс ШТСИ4 работает совместно с АТС любого типа. Аппаратура комплекса также совместима с любыми телефонными аппаратами старых моделей (ТАШ1319, ТАШ2305 и др.).

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Комплекс ШТСИ4 - комплекс шахтной телефонной связи искробезопасный представляет собой автономную систему оперативно-диспетчерской связи и аварийного оповещения.

Комплекс ШТСИ4 предназначен для организации искробезопасной телефонной связи, громкоговорящей связи и оповещения на угольных шахтах опасных по газу и пыли (Разрешение Госгорпромнадзора Украины № 288.12.30).

Комплекс ШТСИ4 работает совместно с АТС любого типа. Аппаратура комплекса также совместима с любыми телефонными аппаратами старых моделей (ТАШ1319, ТАШ2305 и др.).

Выпускаются следующие модификации комплекса:

  • ШТСИ4.00.00.000 – имеет емкость до 280 абонентов и может быть разделен на несколько удаленных частей (для больших или объединенных шахт, шахтоуправлений).
  • ШТСИ4.03.00.000 - имеет емкость до 32 абонентов - для малых или ликвидируемых шахт, ЦОФов.

Состав комплекса

В состав комплексов ШТСИ4 входят:

  • От одного до четырех пультов диспетчера на 32....152 абонента в составе ШТСИ4.00.00.000. Один пульт диспетчера на 32 абонента в составе ШТСИ4.03.00.000.

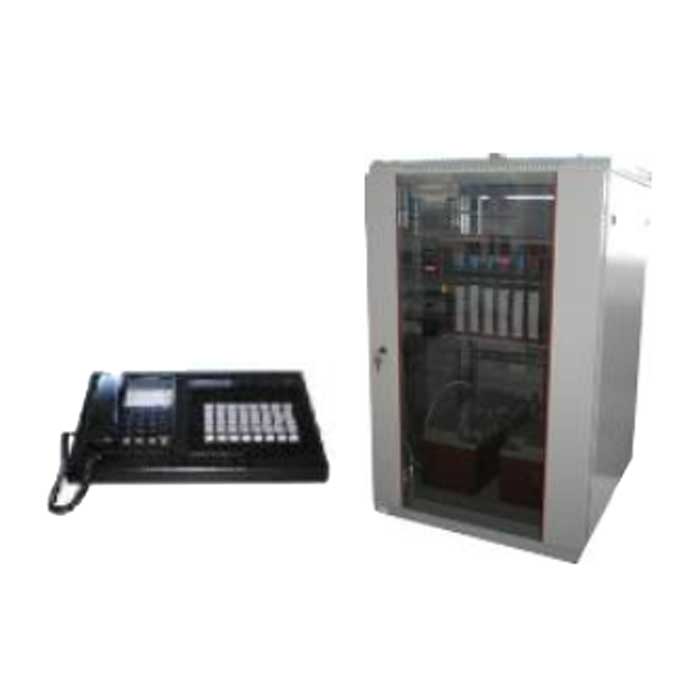

    Пульт представляет собой настольную металлическую конструкцию с одним или двумя встроенными телефонными аппаратами и клавиатурами на 32…152 абонентских кнопки. Каждой кнопке может быть назначен как конкретный абонент, так и группа произвольного числа абонентов. Пульт может быть удален от шкафа связи на расстояние до 1 км по линии RS422 или на неограниченное расстояние посредством Internet/Ethernet.
  • Один шкаф связи в составе ШТСИ4.03.00.000. Один или несколько шкафов связи в составе ШТСИ4.00.00.000. Шкафы связи размещаются вне взрывоопасных зон.
    В зависимости от емкости комплекса ШТСИ4, определяемой заказом, поставляется один или несколько шкафов. В состав шкафа связи входят:
    • искрозащитные барьеры абонентских линий со взрывозащитой   ExiaI;
    • устройства управления и коммутации;
    • средства диагностикии протоколирования работы оборудования;
    • устройства автоматической записи переговоров;
    • устройства сопряжения с информационными сетями и локальными системами громкоговорящей связи;
    • источники основного и бесперебойного питания.
  • Взрывозащищенные телефонные аппараты ТАШ1-1У (телефонный режим), телефонные аппараты громкой связи ТАШ1-15У в комплекте с громкоговорителем ТАШ1У.00.100-01 (телефонный режим, громкоговорящая связь, прослушивание производственных шумов и оповещение).
    • ТАШ1-1У – шахтный телефон, имеющий уровень взрывозащиты "РО Иа". Может служить хорошей заменой распространенным ранее ТАШ1319;
    • ТАШ1-15У - шахтный телефонный аппарат, укомплектованный громкоговорителем и имеющий уровень взрывозащиты "РО Иа", предназначен для применения на угольных шахтах, опасных по газу и пыли в составе комплексов шахтной телефонной связи ШТСИ4 (ШТСИ4.00.00.000 и ШТСИ4.03.00.000).

Основные функции

  • искрозащитное разделение взрывозащищенных телефонов от линий АТС;
  • оперативная телефонная связь абонентов, находящихся во взрывоопасной зоне, с диспетчерами  минуя АТС;
  • передача сигнала вызова или громкоговорящего оповещения неограниченному количеству абонентов во взрывоопасной зоне;
  • возможность как общего, так и селективного оповещения об аварии абонентов во взрывоопасной зоне;
  • прослушивание диспетчером производственных шумов у абонентов, снабженных аппаратами ТАШ1-15У;
  • аварийная сигнализация диспетчеру нажатием специальной кнопки на аппаратах ТАШ1-1У  и  ТАШ1-15У;
  • возможность сопряжения с системами локальной громкоговорящей связи (например, КУЗ);
  • автоматическая запись всех переговоров диспетчера с возможностью быстрого доступа и копирования архивов записей переговоров и с ведением  закрытого журнала регистрации сделанных записей;
  • автоматическое протоколирование работы всех абонентских линий с фиксацией времени и направления произведенных соединений;
  • автоматический контроль целостности линий связи,  наличия телефонных аппаратов на линии и короткого замыкания в линии;
  • возможность удаления одного или нескольких шкафов связи или пультов в составе комплекса на значительные расстояния посредством линий связи Ethernet или  Internet;
  • возможность подключения к другим информационным системам.
Характеристика Значение
время работы от источника резервного питания, час, не менее 6
затухание, вносимое устройствами комплекса ШТСИ4 в линию связи:
между шахтными телефонными аппаратами, дБ, не более
между шахтными телефонными аппаратами и пультом диспетчера, дБ, не более
6
3
переходное затухание между абонентскими линиями, дБ, не более минус 40
уровень звукового сигнала на расстоянии 0,5 м:
вызывного сигнала аппарата ТАШ1-1У или ТАШ1-15У, дБ, не менее
громкоговорителя ТАШ1У.00.100-01 (на частоте 1000 Гц), дБ, не менее
95
105
максимальное напряжение в линии Uхх, В 86
максимальная дальность связи при использовании кабеля с диаметром жилы 0,64 мм, км, не менее:
в телефонном режиме
в режиме громкоговорящего оповещения


16
10
