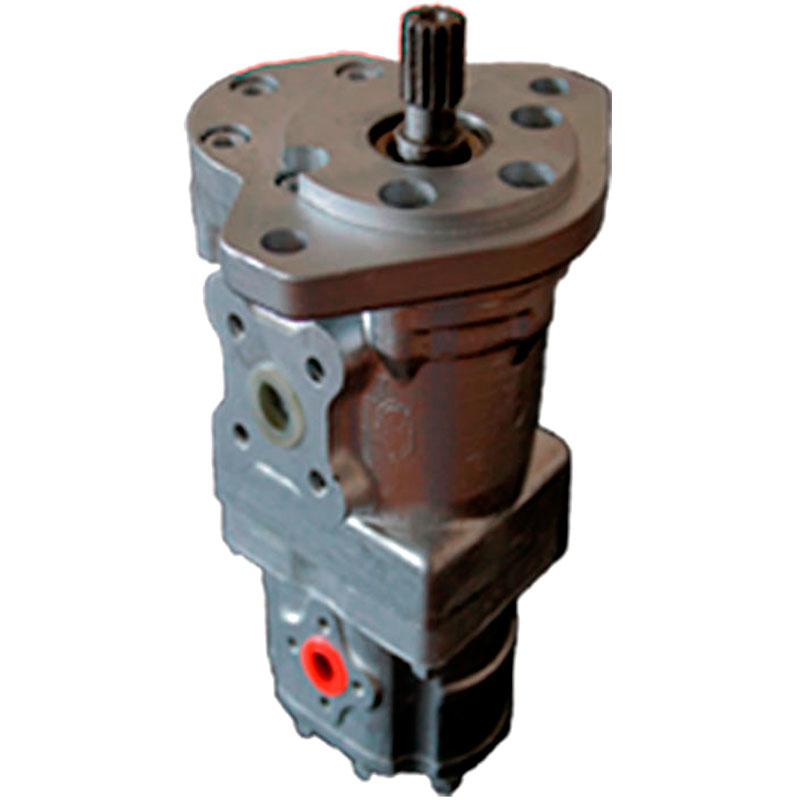

Насосы шестеренные НШ (секционные)

Насосы шестеренные НШ (секционные) предназначены для подачи рабочей жидкости (минеральное масло) в исполнительные органы гидросистем тракторов, автомобилей и других машин. Применяются в гидросистемах с несколькими (по числу секций) исполнительными органами. Частота вращения приводного вала определяется по секции с минимальной частотой вращения.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92
Технические характеристики двухсекционных насосов

Параметр

НШ10-10Д-3
НШ10-10К-3

НШ16-6Д-3

НШ16-10Д-3
НШ16-10К-3

НШ28-10Д-3
НШ28-10ДЕ-3

НШ28-14Д-3
НШ28-14ДЕ-3

НШ32-10Д-3

НШ50-10Д-3

НШ32-32Д-3

НШ40-40Д-4

Рабочий объем, см³

10/10

15,6/6,2

15,6/10

28,1/10

28,1/13,75

31,7/10

49,1/10

37,1/37,1

40,4/40,4

  Номинальная частота вращения, с-1

40

40

40

40

40

40

40

40

40

Давление на выходе, МПа
номинальное
максимальное

16
21

16
21

16
21

16
21

16
21

16
21

16
21

16
21

20
25

Коэффициент подачи не менее

0,92

0,92/0,9

0,92

0,94/0,92

0,94/0,92

0,94/0,92

0,94/0,92

0,94

0,94

Номинальная подача, л/мин

22/22

34,4/12,8

34,4/22

63,4/22

63,4/30,4

71,5/22

110,8/22

71,5/71,5

91,1/91,1

КПД не менее

0,8

0,8

0,8

0,82

0,82

0,82

0,82

0,82

0,82

Номинальная мощность, кВт, не более

16,8

18,7

22,4

28,8

30,8

32,6

45,7

48,5

76,6

Масса, кг

4,3

4,25

4,6

9,0

9,2

7,45

7,2

10,6

11,5



продолжение таблицы

Параметр

НШ50-50Д-3

НШ57-57-3

НШ100-32Д-3

НШ100-50Д-3

НШ112-32Д-3

НШ125-32Д-3

Рабочий объем, см³

50,0/50,0

57,1/57,1

100/31,7

100/49,1

112/31,7

125/31,7

  Номинальная частота вращения, с-1

32

32

32

32

32

32

Давление на выходе, МПа
номинальное
максимальное

16
21

16
21

16
21

16
21

16
21

16
21

Коэффициент подачи не менее

0,92

0,92

0,95/0,92

0,95/0,92

0,95/0,92

0,95/0,92

Номинальная подача, л/мин

88,3/88,3

128,8/128,8

173,4/56

173,4/85,7

194,2/56

228/56

КПД не менее

0,82

0,83

0,8

0,8

0,8

0,8

Номинальная мощность, кВт, не более

72,0

86,7

104,5

118,0

121,3

116,8

Масса, кг

12,3

27,1

18,2

19,0

19,5

19,7

Технические характеристики трехсекционных насосов

Параметр

НШ28-10-10Д-3
НШ28-10-10ДЕ-3

НШ32-10-10Д-3

НШ32-16-16Д-3

НШ32-32-10Д-3

НШ63-63-32Д-3

Рабочий объем, см³

28,1/10/10

31,7/10/10

31,7/15,6/15,6

31,7/31,7/10

62,8/62,8/31,7

Номинальная частота вращения, с-1

40

40

40

32

32

Давление на выходе, МПа

номинальное

максимальное

16
21

16
21

16
21

16
21

16
21

Коэффициент подачи не менее

0,94/0,92/0,92

0,94/0,92/0,92

0,94/0,92/0,92

0,94/0,94/0,92

0,94

Номинальная подача, л/мин

63,4/22/22

71,5/22/22

71,5/34,4/34,4

71,5/71,5/22

136,7/136,7/71,5

КПД не менее

0,80

0,79

0,79

0,79

0,82

Номинальная мощность, кВт, не более

36,6

41,5

55,1

49,4

127,5

Масса, кг

11,3

9,3

10,5

13,0

31,0
