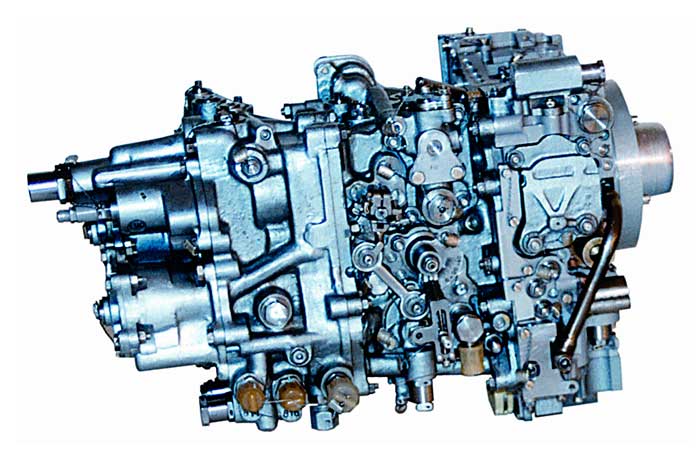

Насос-регулятор НР-2000

Насос-регулятор НР-2000 предназначен для топливопитания и автоматического регулирования турбовинтового двигателя ТВ3-117ВМА-СБМ1 самолета Ан-140.

Конструктивное исполнение

Насос-регулятор НР-2000 во взаимодействии с с электронным регулятором РЭД-2000 И распределителем топлива РТ-2000 осуществляет:

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Насос-регулятор НР-2000 предназначен для топливопитания и автоматического регулирования турбовинтового двигателя ТВ3-117ВМА-СБМ1 самолета Ан-140.

Конструктивное исполнение

Насос-регулятор НР-2000 во взаимодействии с с электронным регулятором РЭД-2000 И распределителем топлива РТ-2000 осуществляет:

  • подачу топлива в камеру сгорания двигателя и управление расходом топлива на запуске, на установившихся и переменных режимах,
  • управление механизацией компрессора,
  • надсистемное ограничение расхода топлива в КС и частоты вращения ротора турбокомпрессора,
  • переключение на управление резервной системой автоматического управления,
  • остановку двигателя без затяжеления и с затяжелением лопастей воздушного винта (ВВ).
Технические характеристики
Параметры Значение
Масса агрегата 25 кг
Мощность, потребляемая 5 кВт
Температура окружающей среды, (°С) от -55 до +80
Тип качающих узлов плунжерные - 2 шт
Частота вращения привода 6985,49 об/мин
Температура топлива на входе (°С от -50 до +70
Давление топлива (МПа)
На входе в агрегат 0,107
На остальных режимах от 0,196 до 0,686
Применяемое топливо:
Основное ТС-1ГОСТ 10227-86
Дублирующие РТ ГОСТ 10227-86, Т-8В ГОСТ 12308-89
Резервное Т-2 ГОСТ 10227-86
Тонкость фильтрации топлива на входе в агрегат от 12 до 16 мкм

Конструктивное исполнение

Насос-регулятор НР-2000 включает в себя 2 системы : топливопитание камеры сгорания с насосом камеры сгорания и управления/

Система топливопитания камеры сгорания осуществляет управление расходом топлива, подаваемого в камеру сгорания, по средствам изменения производительности насоса камеры сгорания пропорционально площади проходного сечения дроссельного крана, при постоянном перепаде давлений топлива в этом сечении;

Система управления обеспечивает функционирование гидромеханических элементов автоматики НР-2000 и подачу рабочего тела (топлива) с постоянным давлением к гидроцилиндрам регулируемых направляющих аппаратов и клапанов перепуска воздуха.
