Насос КСВ 40/88

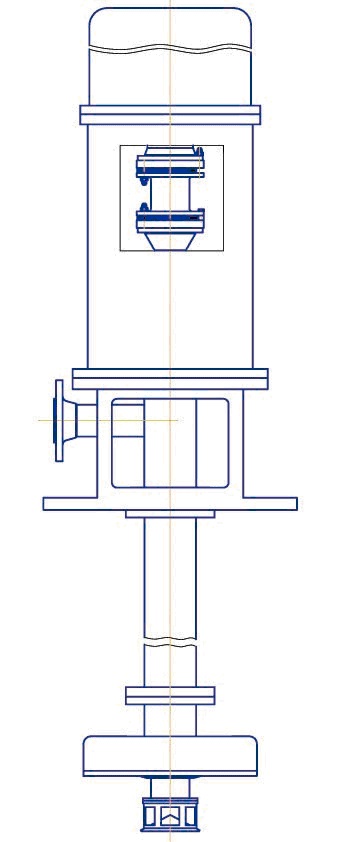

Насос КСВ 40/88 конструкции «труба в трубе»: центробежный, вертикальный, погружной предназначен для перекачивания жидкостей под давлением.

Особенности

Всасывающий патрубок расположен вертикально, погружен в емкость с перекачиваемой жидкостью. Напорный патрубок расположен горизонтально, над установочной плитой. Проточная часть состоит из: устройства входного, рабочего колеса и направляющего аппарата, отводящего жидкость в кольцевой канал.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Насос КСВ 40/88 конструкции «труба в трубе»: центробежный, вертикальный, погружной предназначен для перекачивания жидкостей под давлением.

Особенности

Всасывающий патрубок расположен вертикально, погружен в емкость с перекачиваемой жидкостью. Напорный патрубок расположен горизонтально, над установочной плитой. Проточная часть состоит из: устройства входного, рабочего колеса и направляющего аппарата, отводящего жидкость в кольцевой канал.

Для восприятия массы ротора, осевой силы и остаточных радиальных сил служат опорно-упорный подшипник качения и подшипник скольжения. Подшипник качения расположен со стороны электродвигателя. Он воспринимает всю осевую нагрузку и массу ротора. Смазка подшипников – масло ТП-22. Подшипник скольжения установлен со стороны рабочего колеса. Торцовое уплотнение импульсное, газозатворное. Конструктивно уплотнение выполнено патронного типа для облегчения установки и предотвращения монтажных погрешностей.

Преимущества

Минимальное количество узлов и вспомогательных систем, высокая надёжность и герметичность, низкие механические потери, а также затраты на ремонт, обслуживание, смазку.

Технические характеристики
Параметры Значение
Производительность, м3/ч 40
Напор, м 88
КПД, % 0,6
Потребляемая мощность, кВт 16
Перекачиваемая среда пар
Температура перекачиваемой среды, С не более 100
Место установки Открытый воздух
Тип уплотнения вала Импульсное торцовое газозатворное уплотнение
