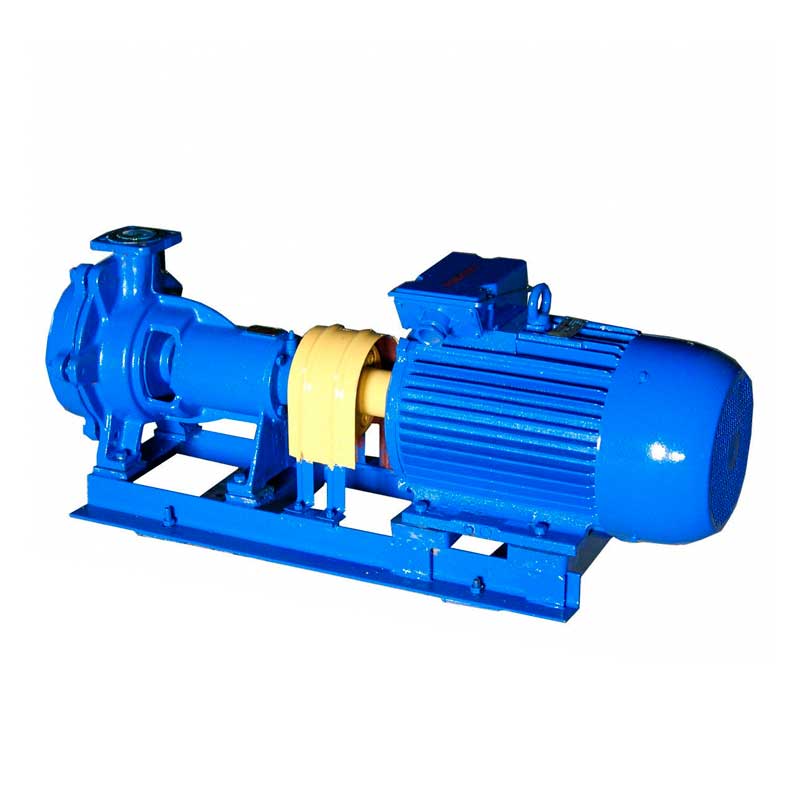

Насос К65-50-125

Категория:
Цена: По запросу
Нужна консультация?
  • 7(499) 677-66-22
  • priborpost@yandex.ru

Насос К65-50-125 предназначен для перекачивания чистой воды (кроме морской) с рН=6…9, температурой до 85° С с сальниковым уплотнением и до 105° С с торцовым, и химически активных нетоксичных жидкостей, характеристики которых сходны с ней по химической активности, с кинематической вязкостью до 36•10-6 м /с, содержанием механических примесей не более 0,1 %, с размером твердых частиц не более 0,2 мм.

Обозначение

Насосы К65-50-125 обозначаются так: К65-50-125а-СД- У4, где:

  • К - консольный;
  • 65 - номинальный диаметр всасывающего патрубка, мм;
  • 50 - номинальный диаметр напорного патрубка, мм;
  • 125 - номинальный диаметр рабочего колеса, мм;
  • а - первая обточка рабочего колеса (по наружному диаметру);
  • СД - двойное сальниковое уплотнение;
  • У4 - климатическое исполнение и категория размещения.
Технические характеристики
Типоразмер Подача, м /ч Напор, м Допускаемый кавитационныи запас, м Частота вращения, об/мин Мощность двигателя, кВт Масса насоса, кг Масса агрегата, кг
К65-50-125 25 20 3,8 3000 3,0 37 110
К65-50-125а 22,4 16 3,8 3000 2,2 37 100

Конструктивное исполнение

Насос К65-50-125 - это центробежный горизонтальный консольный одноступенчатый насос, с опорой на корпусе, с подводом перекачиваемой жидкости к рабочему колесу - горизонтально по оси насоса, и отводом - тангенциально вверх.

В качестве материала для изготовления проточных деталей насоса используется чугун СЧ20, вал - сталь 45. Уплотнение вала насоса - сальник с мягкой набивкой или торцевое (одинарное). В конструкции предусмотрены отверстия для отвода протечек воды через уплотнение.

Габаритные размеры
Типоразмер Размеры в мм
L l l1 l2 l3 l4 B B1 H h h1 d3
К65-50-125 860 465 80 65 480 750 340 280 350 167 148 18
