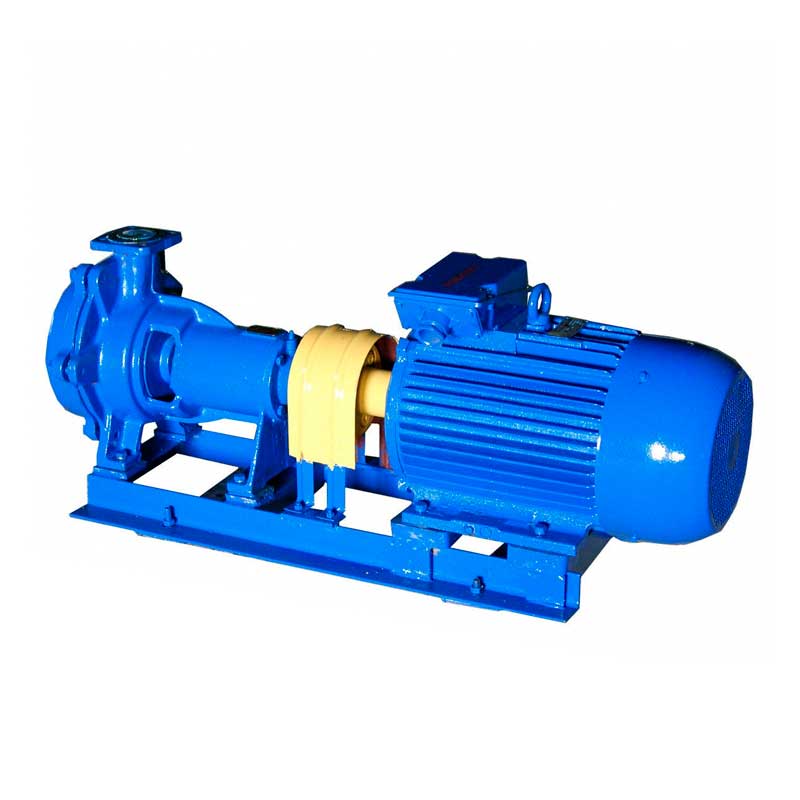

Насос К100-80-160

Насос К100-80-160 предназначен для перекачивания чистой воды (кроме морской) с рН=6…9, температурой до 85° С с сальниковым уплотнением и до 105° С с торцовым, и химически активных нетоксичных жидкостей, характеристики которых сходны с ней по химической активности, с кинематической вязкостью до 36•10-6 м /с, содержанием механических примесей не более 0,1 %, с размером твердых частиц не более 0,2 мм.

Структура условного обозначения

Насосы К100-80-160 обозначаются так: К100-80-160а-СД- У4, где:

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Насос К100-80-160 предназначен для перекачивания чистой воды (кроме морской) с рН=6…9, температурой до 85° С с сальниковым уплотнением и до 105° С с торцовым, и химически активных нетоксичных жидкостей, характеристики которых сходны с ней по химической активности, с кинематической вязкостью до 36•10-6 м /с, содержанием механических примесей не более 0,1 %, с размером твердых частиц не более 0,2 мм.

Структура условного обозначения

Насосы К100-80-160 обозначаются так: К100-80-160а-СД- У4, где:

  • К - консольный;
  • 100 - номинальный диаметр всасывающего патрубка, мм;
  • 80 - номинальный диаметр напорного патрубка, мм;
  • 160 - номинальный диаметр рабочего колеса, мм;
  • а - первая обточка рабочего колеса (по наружному диаметру);
  • СД - двойное сальниковое уплотнение;
  • У4 - климатическое исполнение и категория размещения.
Технические характеристики
Типоразмер Подача, м /ч Напор, м Допускаемый кавитационныи запас, м Частота вращения, об/мин Мощность двигателя, кВт Масса насоса, кг Масса агрегата, кг
К100-80-160 100 32 4,5 3000 15 78 265
К100-80-160а 93,5 28 4,5 3000 11 78 210
К100-80-160б 86,6 24 4,5 3000 11 - -

Конструктивное исполнение

Насос К100-80-160 - это центробежный горизонтальный консольный одноступенчатый насос, с опорой на корпусе, с подводом перекачиваемой жидкости к рабочему колесу - горизонтально по оси насоса, и отводом - тангенциально вверх.

В качестве материала для изготовления проточных деталей насоса используется чугун СЧ20, вал - сталь 45. Уплотнение вала насоса - сальник с мягкой набивкой или торцевое (одинарное). В конструкции предусмотрены отверстия для отвода протечек воды через уплотнение.

Габаритные размеры
Типоразмер Размеры в мм
L l l1 l2 l3 l4 l5 B B1 H h h1 h2 dc
К100-80-160 1210 600 100 260 185 600 1020 280 250 540 270 210 110 18
К100-80-160а 1105 600 100 240 160 600 980 280 250 488 270 210 110 18
