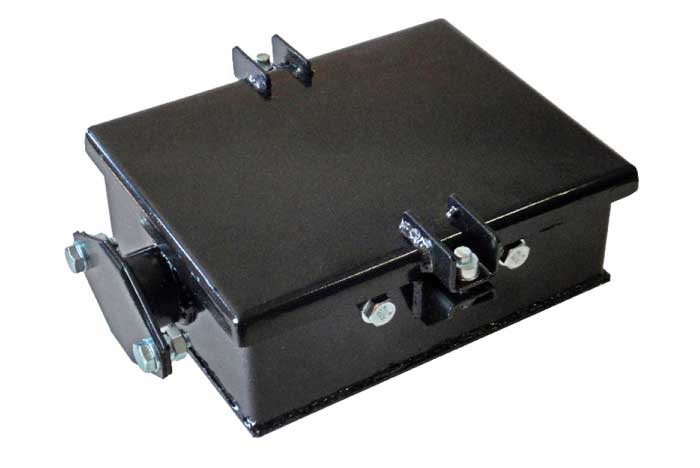

Муфты кабельные УПМ-24

Муфты кабельные УПМ-24 предназначены для разделки кабелей, а также для размещения малогабаритных приборов рельсовых цепей, устройства разветвлений от группового кабеля к светофорам, к ящикам путевым, к стрелочным электроприводам, к другим приборам СЦБ.

Конструктивное исполнение

Корпус сварной конструкции муфты изготовлен из листовой стали с защитным противокоррозионным покритием, с уплотненными крышками, с размещением внутри панелей клемных и деталей для размещения приборов СЦБ.

Муфты кабельные УПМ-24 изготовляют без электрического монтажа.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Муфты кабельные УПМ-24 предназначены для разделки кабелей, а также для размещения малогабаритных приборов рельсовых цепей, устройства разветвлений от группового кабеля к светофорам, к ящикам путевым, к стрелочным электроприводам, к другим приборам СЦБ.

Конструктивное исполнение

Корпус сварной конструкции муфты изготовлен из листовой стали с защитным противокоррозионным покритием, с уплотненными крышками, с размещением внутри панелей клемных и деталей для размещения приборов СЦБ.

Муфты кабельные УПМ-24 изготовляют без электрического монтажа.

Технические характеристики
Параметры Значение
УПМ-24-І УПМ-24-ІІ УПМ-24-ІІІ УПМ-24-ІV
Количество панелей клеммных ПКР-М4 -7 4 3 3 4
Количество перемичек * 4 2 - -
Количество шлангов резиновых 1
Количество полок для крепления трансформаторов 1 1
Количество металлических оснований 1 1 1 1
Количество защитных труб 1 1 1 1
Масса муфт 1 17,0 16,1 16,0
* Длина перемичек определяется проектами конкретных станций (переездов)
