Модули контроля и управления типа ШЭ-1В и МКУ-02

Назначение

Шкаф электрический ШЭ-1В предназначен для коммутации силовых цепей электродвигателя насоса, блокировки двигателя смазываемого механизма и питания блока управления. Модуль контроля и управления МКУ-02 предназначен для коммутации силовых цепей электродвигателя насоса, автоматического контроля и управления двухлинейной системой смазки.

Производитель:
Наличие:
Под заказ

Назначение

Шкаф электрический ШЭ-1В предназначен для коммутации силовых цепей электродвигателя насоса, блокировки двигателя смазываемого механизма и питания блока управления. Модуль контроля и управления МКУ-02 предназначен для коммутации силовых цепей электродвигателя насоса, автоматического контроля и управления двухлинейной системой смазки.

Шкаф электрический ШЭ-1В рассчитан для работы в помещениях при температуре окружающего воздуха от +1°С до +55°С и относительной влажности не более 80% при температуре +25°С. Модуль контроля и управления МКУ-02 рассчитан для работы в помещениях при температуре окружающего воздуха от –20°С до +55°C и относительной влажности не более 80% при температуре +25°C. Допускаемая вибрация мест крепления модуля контроля и управления не более 35 Гц при ускорении 0,5 g.

Климатическое исполнение и категория размещения шкафа электрического и модуля контроля и управления, предназначенного для стран с умеренным климатом – УХЛ4, для стран с тропическим климатом – О4.1.


Шкаф электрический состоит из металлического корпуса со встроенным блоком управления и штепсельным разъемом. На панели управления расположены предохранители, тумблер включения блока управления, лампа индикации питающего напряжения переменного тока 380 В.

Присоединение проводов внешней коммутации осуществляется через штепсельный разъем. При включении тумблера подается питание на блок управления. Дальнейшая работа шкафа электрического определяется блоком управления, которым укомплектован шкаф электрический.

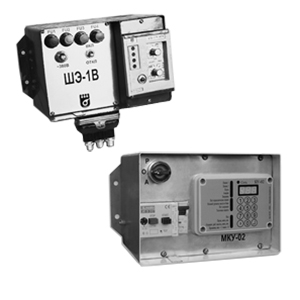

Модуль контроля и управления (рисунок 1) состоит из металлического корпуса 6 со встроенным блоком управления 4 и штепсельным разъемом 8. На панели управления 1, 3 расположены автоматические выключатели, переключатель режимов работы, блок управления БУ-02.

Присоединение проводов внешней коммутации осуществляется через штепсельный разъем 8 (см. рисунок 1). При включении автоматических выключателей подается питание на блок управления 4 (см. рисунок 1).

Структура обозначений

Пример условного обозначения шкафа электрического, предназначенной для стран с умеренным климатом УХЛ4: Шкаф электрический ШЭ-1В УХЛ4, то же для стран с тропическим климатом: Шкаф электрический ШЭ-1В О4. Пример условного обозначения модуля контроля и управления, предназначенного для стран с умеренным климатом: Модуль контроля и управления МКУ-02 УХЛ4, то же, для стран с тропическим климатом: Модуль контроля и управления МКУ-02 О4.1.

Технические характеристики
Наименование параметров Данные
ШЭ-1В МКУ-02
Род тока питающей сети трехфазный, переменный трехфазный, переменный
Напряжение питания, В 380±5% 220+5%
Частота тока, Гц 50±1, 60±1 50±1, 60±1
Потребляемая мощность, Вт, не более 20 30
Вид управления автоматический автоматический
Режим работы продолжительный продолжительный
Ток тепловой защиты, А 1,6 ... 2,5
Ток отдельной линии внешней светосигнальной индикации, не более, мА 50

Номинальный ток контактов реле, А

  • включения электродвигателя насоса при напряжении 380 В
  • блокировки главного привода при напряжении 110 В



  • 2,0
  • 0,3



Напряжение питания блока управления (переменное), В 24
Степень защиты по ГОСТ14254–80 IP54 IP54
Контрольное время работы насоса 1 сек. ... 999 мин
Время паузы 1 сек. ... 999 мин
Масса, кг, не более 4,5 4,5

Примечания Габаритные и присоединительные размеры модуля контроля и управления типа МКУ-02 приведены на рис. 2.
