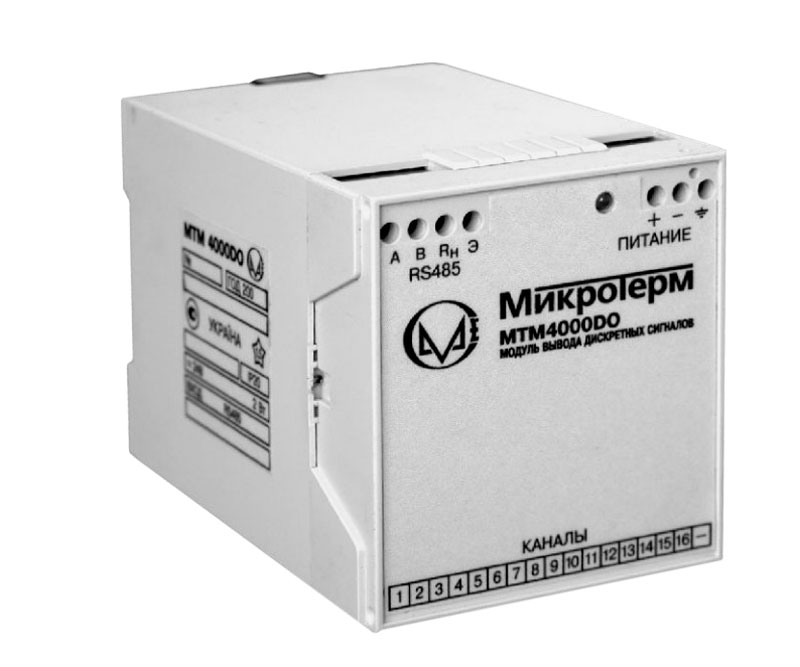

16-канальный модуль ввода дискретных каналов МТМ-4000DO предназначен для коммутации активной и индуктивной нагрузки постоянного напряжения каскадами “открытый коллектор” с общим минусом в соответствии с данными, полученными по интерфейсу RS485.
По отдельному заказу, в комплекте с модулем вывода дискретных сигналов МТМ4000DO, может поставляться соединитель блочный релейный СБР-18 (для коммутации сигналов сильноточных цепей), и соединитель блочный клеммный СБК-18 (для подключения сигнальных цепей в промышленных условиях).
16-канальный модуль ввода дискретных каналов МТМ-4000DO предназначен для коммутации активной и индуктивной нагрузки постоянного напряжения каскадами “открытый коллектор” с общим минусом в соответствии с данными, полученными по интерфейсу RS485.
По отдельному заказу, в комплекте с модулем вывода дискретных сигналов МТМ4000DO, может поставляться соединитель блочный релейный СБР-18 (для коммутации сигналов сильноточных цепей), и соединитель блочный клеммный СБК-18 (для подключения сигнальных цепей в промышленных условиях).
Основные функции
- скорость передачи, не более 115200 бод
- протокол обмена MODBUS-RTU Slave
- тип выхода - "открытый коллектор"
- гальваническое разделение входных, выходных цепей, цепей питания 1500 В
- колличество каналов преобразования - 16
- монтаж на Din-рейку
Напряжение питания | DC 24 В +10% -15% |
при поставке в комплекте с МТМ101 | АС 197...242 В |
при поставке в комплекте с МТМ140, МТМ141, МТМ142 | АС 100...250 В |
Потребляемая мощность, не более | 2 Вт |
Диапазон рабочих температур | +5...+50 °С |
Напряжение коммутации | DC 5...36 В |
Максимальный ток нагрузки одного ключа | 0,5 А |
Степень защиты корпуса | IP20 |
Масса, не более | 0,2 кг |
Шаг установки | |
|
75 мм |
|
110 мм |
