Модуль гальванической развязки MCD

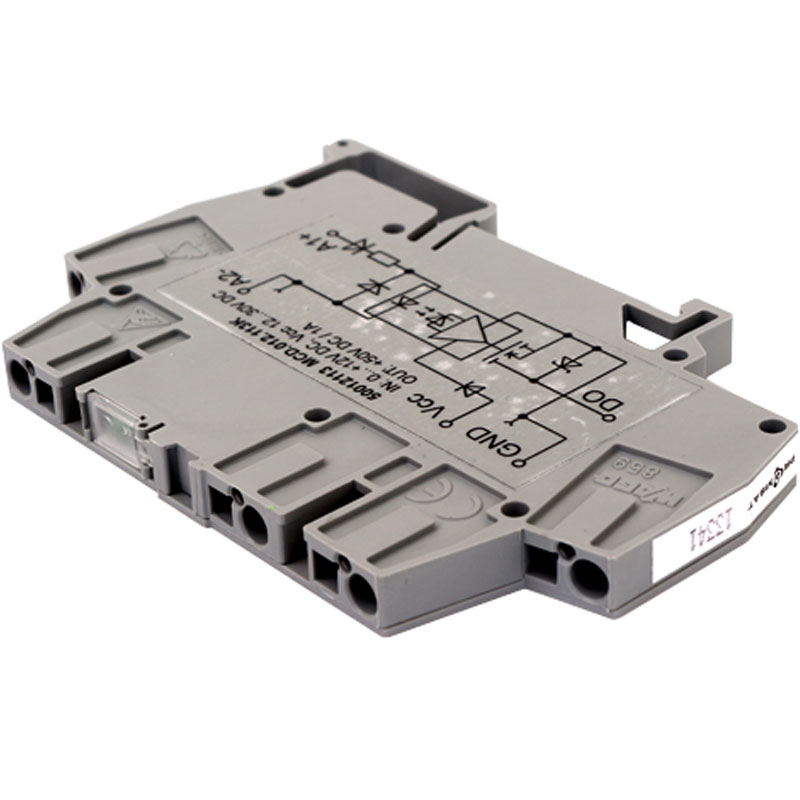

Модуль гальванической развязки MCD предназначен для контроля уровня входного сигнала, формирования выходного дискретного сигнала и гальванической развязки между входом и выходом.

Производитель:
Вложения:
Паспорт(1.39 МБ)
Наличие:
Под заказ
+7(499)346-62-92

Модуль гальванической развязки MCD представляет собой преобразователь аналоговых и дискретных сигналов с оптоэлектронной гальванической развязкой и дискретным выходом «открытый коллектор».

Модули MCD осуществляют коммутацию выходной нагрузки при достижении выходным аналоговым сигналом порогового значения напряжения срабатывания выходного транзистора. При значении входного сигнала меньше чем значение напряжения срабатывания выходного транзистора – выходной транзистор закрыт.

Модификация модуля

Модификация

Дискретный выход

Питание

Сигнал на входе

MCD.005.113K

MOSFET 1A 0…+50В

12-30 В

0-5 В DC

MCD.012.113K

0-12 В DC

MCD.024.113K

0-24 В DC

MCD.048.113K

0-48 В DC

MCD.024.213K

0-24 В AC/DC

MCD.115.213K

0-115 В AC/DC

MCD.230.213K

0-230 В AC/DC

Технические характеристики

Номинальное значение входного сигнала

12 В

Входное напряжение срабатывания транзистора

9 В

Макс. значение входного сигнала

18 В

Макс. обратное напряжение

50 В

Входной ток при номинальном значении входного сигнала

1,5 мА

Частота изменения уровня входного сигнала (10-90%)

0-10 000 Гц

Сопротивление выходного транзистора в открытом состоянии

0,07 Ом

Сечение провода

0,14-1,5 мм2

Клеммы для подключения

пружинные
