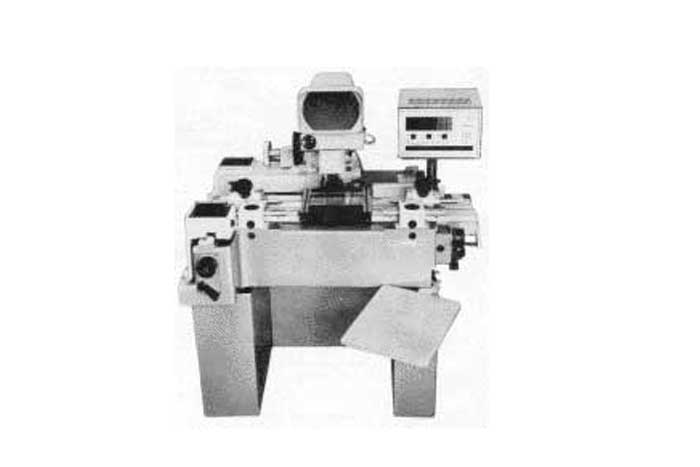

Микроскоп ДИП-6У

Микроскоп ДИП-6У предназначен для измерения линейных и угловых размеров изделий координатным методом с помощью оптической визирной системы.

Область применения

Микроскоп широко используется для измерения резьбовых изделий, режущего инструмента, продольных шаблонов и лекал, кулачков, конусов, метчиков, резьбонарезных гребенок, а также диаметров малых отверстий и др. По полученным координатам точек координатно-оптическим устройством определяются диаметры, радиусы, центра окружностей, точки пересечения, расстояния, углы.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Микроскоп ДИП-6У предназначен для измерения линейных и угловых размеров изделий координатным методом с помощью оптической визирной системы.

Область применения

Микроскоп широко используется для измерения резьбовых изделий, режущего инструмента, продольных шаблонов и лекал, кулачков, конусов, метчиков, резьбонарезных гребенок, а также диаметров малых отверстий и др. По полученным координатам точек координатно-оптическим устройством определяются диаметры, радиусы, центра окружностей, точки пересечения, расстояния, углы.

Особенности

  • Входящий в состав прибора ДИП-6У вычислительный комплекс позволяет на основании полученных координат точек (до 99) геометрических элементов контролируемого изделия произвести расчет большого количества чертежных размеров (диаметров, радиусов, центров окружностей, точек пересечения, расстояний и углов) и отклонений расположения (отклонения от параллельности, перпендикулярности и наклона, позиционное отклонение от симметричности, соосности и концентричности) поверхностей.
Технические характеристики
Параметры Значение
Измерительное усилие 0
Пределы измерений 200х100 мм
Диапазон измерения углов: 0 - 360 град
Допускаемая погрешность измерений проекционным методом:
  • линейных размеров, мкм
  • диаметров гладких цилиндров в центрах, мкм
  • средних диаметров резьбы, мкм
  • шага резьбы, мкм
  • половины угла профиля резьбы
  • плоского угла
+(1,0 + L/200)
+(4,0 + L/70)
 +(3 + 2/sin(a/2) + L/100)
 +(1 + 2/cos(a/2) + L/30)
+(3,5 + 7/Р)
+1,5`
Габаритные размеры, мм:
  • измерительного микроскопа
  • подставки
1400х1300х1000
985х730х 630
Масса ДИП-6У, кг:
  • измерительного микроскопа
  • подставки
460
142

Примечание

  • L-измеряемый размер в миллиметрах,
  • а-угол профиля резьбы в градусах,
  • Р-шаг резьбы в миллиметрах.
