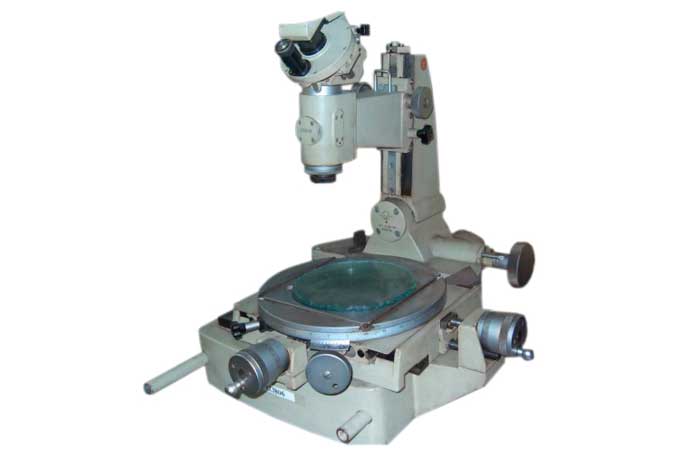

Микроскоп БМИ-1

Микроскоп БМИ-1 предназначен для измерения:

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Микроскоп БМИ-1 предназначен для измерения:

  • в проходящем и отраженном свете наружных линейных размеров и диаметров валов до 150 мм в продольном направлении и до 50 мм в поперечном направлении,
  • углов изделий до 360° по угломерной головке и столу,
  • резцов, фрез, кулачков и другого инструмента, а также шаблонов любой формы и конфигурации.
Технические характеристики
Параметры Значение
Диапазоны измерения длины:
  • в продольном направлении
  • в поперечном направлении
  • фотоэлектрическими преобразователями
0...150 мм
0...50 мм
0...150 мм
Диапазон измерения плоских углов окулярной угломерной головкой 0...360°
Видимое увеличение отсчетного окулярной угломерной головки 45 крат
Максимальное расстояние между объективом и предметным стеклом координатного стола 200 мм
Расстояние от колонки до оси тубуса (вылет) 165 мм
Пределы измерений в третьей координате при работе с контактным приспособлением 28 мм
Цена деления:
  • шкалы окулярной угломерной головки
  • нониуса шкалы наклона линии центров бабки
  • нониуса шкалы поворота накладного круглого стола

30°
Цена дел.  шкал барабанов фотоэлектрических преобразователей 0,005 мм
Дискретность цифрового отсчета при линейных измерениях 0,001 мм
Масса измеряемого изделия не более 20 кг
Параметры питания 220В,  50 Гц
Габаритные размеры микроскопа БМИ-1, мм 870х830х870 мм
Масса, не более, кг
  • микроскопа с окулярной угломерной головкой
  • цифрового отсчетного устройства
  • комплекта микроскопа
75
8
255
