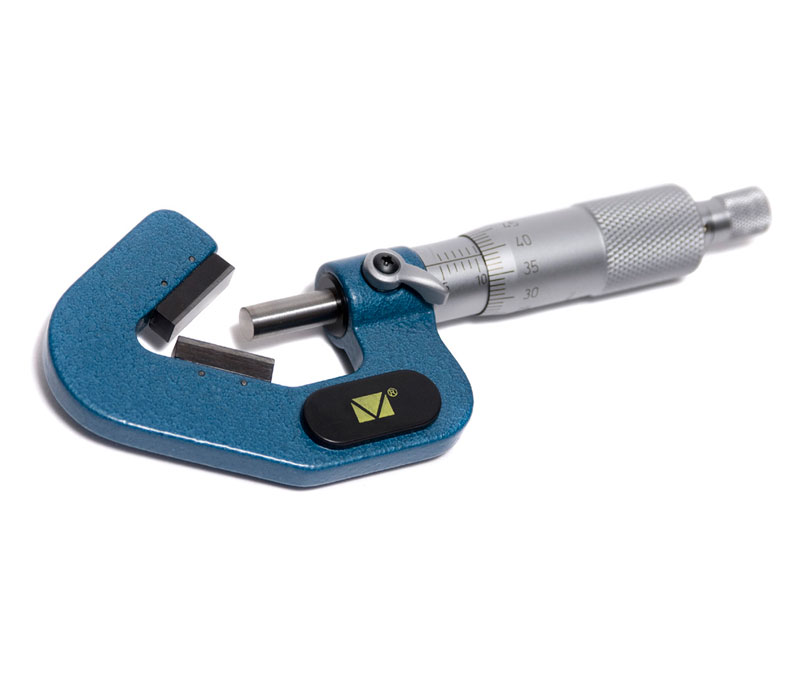

Микрометр призматический МСИ, МПИ, МТИ

Микрометр призматический МСИ, МПИ, МТИ предназначен для измерения  наружного диаметра трехлезвийного инструмента (зенкеров, разверток, метчиков и т.п.).

Область применения

Применяется в машиностроении и других отраслях промышленности.

Порядок работы

Проверить нулевую установку с помощью установочной меры, установленной между измерительными поверхностями призмы и микрометрического винта. Для этого:

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Микрометр призматический МСИ, МПИ, МТИ предназначен для измерения  наружного диаметра трехлезвийного инструмента (зенкеров, разверток, метчиков и т.п.).

Область применения

Применяется в машиностроении и других отраслях промышленности.

Порядок работы

Проверить нулевую установку с помощью установочной меры, установленной между измерительными поверхностями призмы и микрометрического винта. Для этого:

  • производить вращение микрометрического винта в направлении удаления измерительных поверхностей при помощи барабана;
  • ввести в измерительный зазор соответствующую установочную меру;
  • производить вращение микрометрического винта в направлении сближения измерительных поверхностей с помощью трещотки;
  • произвести замер,

Если нулевой штрих барабана не совпадает с продольным штрихом стебля, необходимо закрепить микрометрический винт стопором. Вставить ключ в отверстие в стебле и, поворачивая стебель ключом, установить барабан на нуль. При этом начальный штрих должен быть виден целиком, но расстояние от торца конической части барабана до ближайшего края штриха не должно превышать 0,15 мм. Затем освободить микрометрический винт и проверить нулевую установку.

Измерение размера детали произвести путем введения детали между измерительными поверхностями призмы и микрометрического винта и, вращая барабан с помощью трещотки, обеспечить соприкосновение детали с измерительными поверхностями микрометра; выполнить отсчет показаний размера детали. Запрещается производить вращение микрометрического винта в направлении сближения измерительных поверхностей при помощи барабана. Запрещается разбирать и регулировать микрометр лицам, не имеющим отношение к ремонту.

Технические характеристики
Тип Диапазон, Цена деления, Погрешность, Примечание
мм мм мм
МТИ-20 5-20 0,01 ±0,004 для 3-х лезвийного инструмента
МТИ-35 20-35 0,01 ±0,004
МТИ-50 35-50 0,01 ±0,004
МТИ-65 50-65 0,01 ±0,004
МТИ-80 65-80 0,01 ±0,004
МПИ-25 5-25 0,01 ±0,004 для 5-ти лезвийного инструмента
МПИ-45 25-45 0,01 ±0,004
МПИ-65 45-65 0,01 ±0,004
МПИ-85 65-85 0,01 ±0,004
МПИ-105 85-105 0,01 ±0,004
МСИ-25 5-25 0,01 ±0,004 для 7-ми лезвийного инструмента
МСИ-45 25-45 0,01 ±0,004
МСИ-65 45-65 0,01 ±0,004
МСИ-85 65-85 0,01 ±0,004
МСИ-105 85-105 0,01 ±0,004
