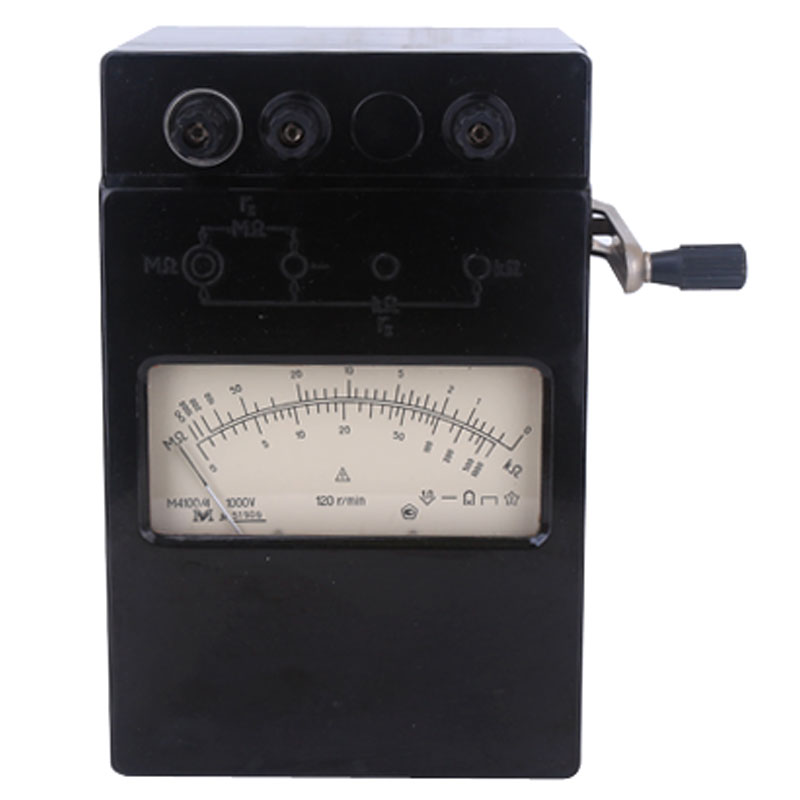

Мегаомметр М4100 предназначены для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением, при температуре окружающего воздуха от минус 30 до плюс 40°С и относительной влажности до 90 % при температуре плюс 30°С.
Конструкционные особенности мегаомметра М4100
Питание мегаомметров М4100 - встроенный генератор, приводимый во вращение от руки.
Прочность при транспортировании: ускорение 30 м/с2, частота ударов от 80 до 120 в минуту. Мегаомметры М4100 выпускаются в двух исполнениях: с дополнительной крышкой, внутри которой укладываются соединительные провода; с футляром.
Установления рабочего режима наступает непосредственно после достижения номинальной скорости вращения рукоятки генератора.
Мегаомметр |
Диапазон измерений |
Выходное напряжение на диапазоне измерений «МОм», В |
|
кОм |
МОм |
||
М4100/1 |
0-200кОм |
0-20МОм |
100±10 |
М4100/2 |
0-500кОм |
0-50МОм |
250±25 |
М4100/3 |
0-1000кОм |
0-100МОм |
500±50 |
М4100/4 |
0-1000кОм |
0-200МОм |
1000±100 |
М4100/5 |
0-2000кОм |
0-1000МОм |
2500±250 |
Основная погрешность |
±1% |
|
Длина шкалы |
80 мм |
|
Номинальная скорость вращения рукоятки генератора |
120 об/мин |
|
Габаритные размеры |
без крышки |
200х155х140 мм |
с крышкой |
220х200х140 мм |
|
Масса |
без крышки |
3,5 кг |
с крышкой |
4,5 кг |
|
с футляром |
4,9 кг |
