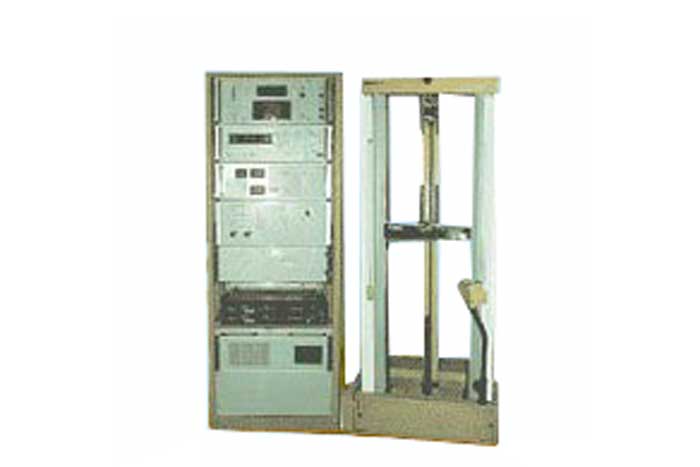

Машина разрывная 2136 Р-5 предназначена для лабораторных испытаний резины на растяжение, сжатие, изгиб, гистерезис по ГОСТ 209-75, ГОСТ 262-79, ГОСТ 265-77, ГОСТ 270-75, ГОСТ 411-77, ГОСТ 6768-75, ГОСТ 10646-63, ГОСТ 11721-78, ГОСТ 12580-67, на малоцикловую усталость в режиме перемещения активного захвата, деформации рабочего участка образца.
Конструктивное исполнение
Машина состоит из:
Машина разрывная 2136 Р-5 предназначена для лабораторных испытаний резины на растяжение, сжатие, изгиб, гистерезис по ГОСТ 209-75, ГОСТ 262-79, ГОСТ 265-77, ГОСТ 270-75, ГОСТ 411-77, ГОСТ 6768-75, ГОСТ 10646-63, ГОСТ 11721-78, ГОСТ 12580-67, на малоцикловую усталость в режиме перемещения активного захвата, деформации рабочего участка образца.
Конструктивное исполнение
Машина состоит из:
- испытательной установки,
- пульта.
Пульт состоит из блоков: аналого-цифрового преобразователя, индикации, измерения деформации, циклирования, графопостроителя, автоматики, питания, силового.
Система отсчета пульта позволяет получать в процессе испытании следующую информацию: текущее значение силы, текущее значение перемещения подвижной траверсы, текущее значение деформации рабочего участка образца. Оперативная память системы отсчета позволяет после испытания получать следующую информацию: наибольшее значение силы, достигнутое при испытании, наибольшее значение деформации, наибольшее значение перемещения активного захвата, два значения силы при двух наперед заданных значениях деформации образца.
На машине 2136 Р-5 возможна запись диаграмм испытания по следующим координатам: нагрузка - перемещение активного захвата, нагрузка деформация рабочего участка образца, нагрузка - время, перемещение - время, деформация - время. Имеется выход на ЭВМ.
| Параметры | Значение |
| Наибольшая предельная нагрузка, кН | 5 |
| Наименьшая предельная нагрузка, Н | 0,01 |
Номинальная цена единицы наименьшего разряда силоизмерителя в диапазоне,Н:
|
0,01 0,1 1 |
| Пределы допустимого значения погрешности и вариации показаний силоизмерителя при прямом ходе (нагружении) | ±1% от измеряемой нагрузки, начиная с 0,2 от верхнего предела каждого диапазона измерения; ±2% от верхнего предела каждого диапазона при нагрузках менее 0,2 от наибольшего предельного значения диапазона измерения |
| Разность показаний силоизмерителя между прямым и обратным ходами в диапазоне измерения не более | 2% от измеряемой нагрузки, начиная с 0,2 от верхнего предела каждого диапазона измерения; 0,4% от верхнего предела каждого диапазона при нагрузках менее 0,2 от наибольшего предельного значения каждого диапазона измерения |
| Скорость рабочего хода активного захвата, мм/мин | от 1 до 1000 |
| Предел допустимой абсолютной погрешности измерения перемещения активного захвата, мм | 1000 |
| Пределы допустимой абсолютной погрешности измерителя перемещения активного захвата, мм | ±0,5 |
| Дискретность счета цифрового индикатора измерителя деформации при номинальной длине рабочего участка, мм | 0,1 |
| Пределы допустимой абсолютной погрешности измерителя деформации рабочего участка образца при номинальной длине рабочего участка, мм | ± 1 |
| Ширина рабочего пространства не менее, мм | 400 |
| Машина обеспечивает установку зажимов измерителя деформации по рабочему участку образца с отклонением, мм | ±0,5 |
| Потребляемая мощность, кВа | 0,6 |
Габаритные размеры, мм:
|
810х870х1980 735х600х1620 |
Масса, кг
|
300 250 |
| Вероятность безотказной работы в течение 2000 ч не менее | 0,92 |
Эксплуатация
Оптимальными условиями для использования машины разрывной 2136 Р-5 являются:
- температура окружающего воздуха 15...35°С,
- относительная влажность 80%.
