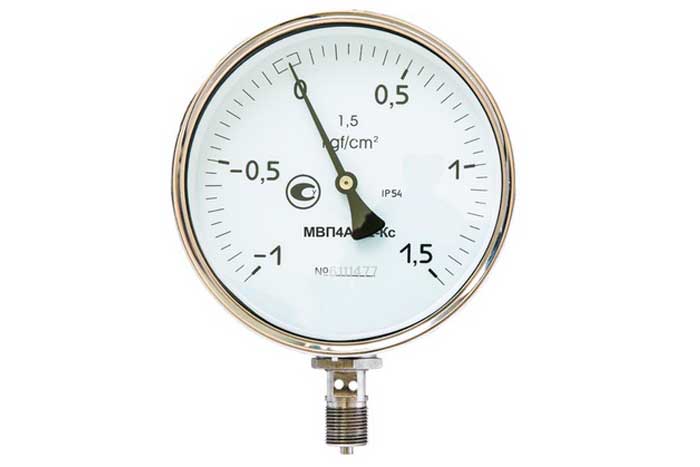

Мановакуумметр МВП4А-У2-Кс предназначен для измерения избыточного и вакуумметрического давления углеводородного газа, водогазонефтяной эмульсии с содержанием сероводорода и углекислого газа до 25% объемных каждого, неорганических солей и парафина до 10% весовых.
Модификации
Мановакуумметры изготавливаются в таких вариантах исполнения:
- с демпфером,
- с осевым штуцером (ОШ),
- с радиальным штуцером (РШ),
- с передним фланцем,
- с задним фланцем.
Конструктивное исполнение
Корпус, штуцер, трубчатая пружина и трибко-секторный механизм изготавливаются из нержавеющей стали. Стекло - техническое.
Чувствительным элементом мановакуумметра МВП4А-У2-Кс является трубка Бурдона. Она и реагирует на изменение давления.
| Параметры | Значение |
| Базовое исполнение корпуса | РШ, без фланца |
| Диаметр корпуса, мм | 150 |
| Резьба соединяющего штуцера | М20х1,5 |
| Класс точности | 1,5 (1,0) |
| Степень защиты | IP 54 |
| Виброзащищенность по ГОСТ 12997-84 | L3 |
| Устойчивость к климатическим воздействиям по ГОСТ15150-69 | У2, но от -50 до +60 °С |
| Диапазоны измеряемого давления, МПа | от -0,1 до 0.06; 0,15; 0,3; 0,5; 0,9; 1,5; 2,4 |
| Средний срок службы изделия | 12 лет |
| Гарантийный срок эксплуатации | 1 год |
| Масса, не более | 0,9 кг |
