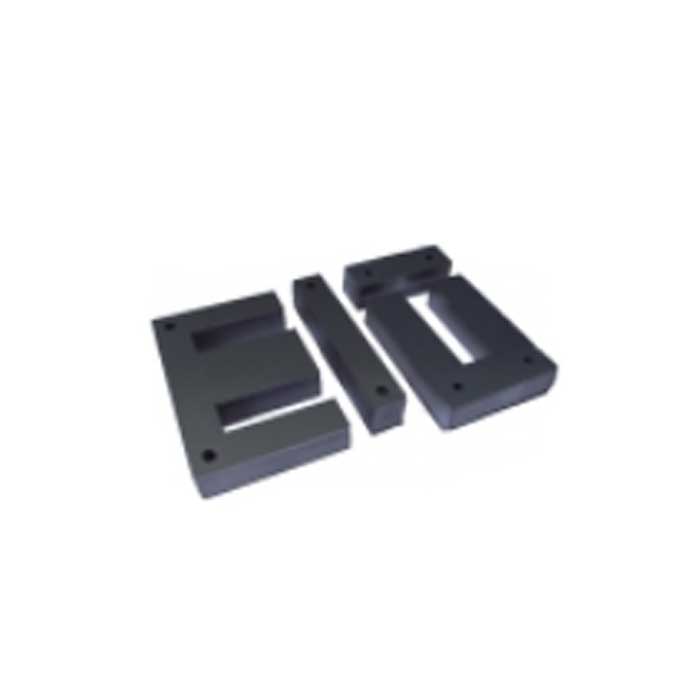

Магнитопроводы пластинчатые серии EI

Магнитопроводы пластинчатые серии EI броневого типа изготавливаются в соответствии со стандартами IEC из пластин электротехнической стали толщиной 0,5 мм и используются при изготовлении трансформаторов, дросселей и автотрансформаторов различных мощностей и исполнений.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Магнитопроводы пластинчатые серии EI броневого типа изготавливаются в соответствии со стандартами IEC из пластин электротехнической стали толщиной 0,5 мм и используются при изготовлении трансформаторов, дросселей и автотрансформаторов различных мощностей и исполнений.

Технические характеристики
Наименование IEC a, мм b, мм c, мм d, мм e, мм f, мм h, мм i, мм k1, мм k2, мм Отверстия
EI 30 YEI 1 - 10 30.0 20.0 15.0 10.0 20.0 5.0 0.0 0.0 0.00 0.00 _
EI 38 YEI 1 - 13 38.4 25.6 19.2 12.8 25.6 6.4 0.0 0.0 0.00 0.00 _
EI 42 YEI 1 - 14 42.0 28.0 21.0 14.0 28.0 7.0 3.5 35.0 3.50 24.50 4
EI 48 YEI 1 - 16 48.0 32.0 24.0 16.0 32.0 8.0 3.5 40.0 4.00 28.00 4
EI 54 YEI 1 - 18 54.0 36.0 27.0 18.0 36.0 9.0 3.5 45.0 4.50 31.50 4
EI 60 YEI 1 - 20 60.0 40.0 30.0 20.0 40.0 10.0 3.5 50.0 5.00 35.00 4
EI 66 YEI 1 - 22 66.0 44.0 33.0 22.0 44.0 11.0 4.5 55.0 5.50 38.50 4
EI 75 YEI 1 - 25 75.0 50.0 37.5 25.0 50.0 12.5 4.5 62.5 6.25 43.75 4
EI 84 YEI 1 - 28 84.0 56.0 42.0 28.0 56.0 14.0 4.5 70.0 7.00 49.00 4
EI 96 YEI 1 - 32 96.0 64.0 48.0 32.0 64.0 16.0 5.5 80.0 8.00 56.00 4
EI 108 YEI 1 - 36 108.0 72.0 54.0 36.0 72.0 18.0 5.5 90.0 9.00 63.00 4
EI 120 YEI 1 - 40 120.0 80.0 60.0 40.0 80.0 20.0 7.0 100.0 10.00 70.00 4
EI 150 YEI 1 - 50 150.0 100.0 75.0 50.0 100.0 25.0 8.0 125.0 12.50 87.50 4
EI 174 YEI 1 - 58 174.0 116.0 87.0 58.0 116.0 29.0 10.5 145.0 14.50 101.50 4
EI 192 YEI 1 - 64 192.0 128.0 96.0 64.0 128.0 32.0 11.0 160.0 16.00 112.00 4
EI 240 YEI 1 - 80 240.0 160.0 120.0 80.0 160.0 40.0 11.5 200.0 20.00 140.00 4
