Лазер ЛГН -207П-1

Лазер ЛГН -207П-1 предназначен для использования в качестве источника когерентного излучения в лазерных устройствах.

Область применения

Атомарные одномодовые газовые лазеры широко используются в различных областях науки и техники, фотолитографии для производства микросхем, прецизионных станках, микроэлектронике, интерферометрии, фото и спектроскопии, медицине и т.д.

Устройство и принцип действия

Лазер ЛГН -207П-1 состоит из излучателя и источника питания, соединённых между собой жгутом.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Лазер ЛГН -207П-1 предназначен для использования в качестве источника когерентного излучения в лазерных устройствах.

Область применения

Атомарные одномодовые газовые лазеры широко используются в различных областях науки и техники, фотолитографии для производства микросхем, прецизионных станках, микроэлектронике, интерферометрии, фото и спектроскопии, медицине и т.д.

Устройство и принцип действия

Лазер ЛГН -207П-1 состоит из излучателя и источника питания, соединённых между собой жгутом.

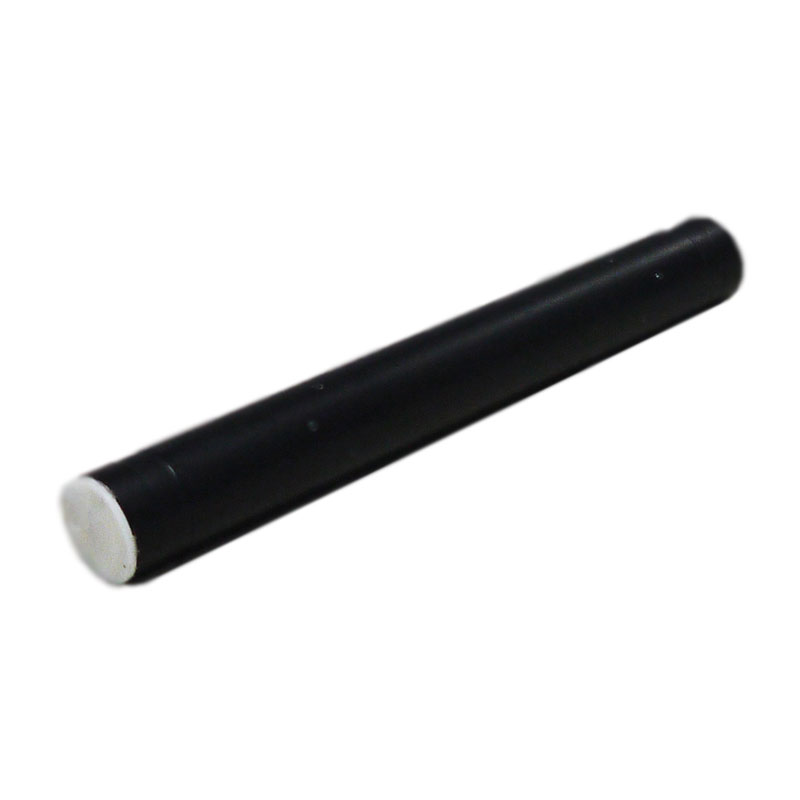

Излучатель является источником когерентного монохроматического излучения. Необходимое питание для работы активного элемента излучателя подводится от источника питания.Излучатель должен крепиться за пояски на корпусе диаметром 33,91 мм при максимальном усилии не более 2 кг.

На передней панели источника питания газового лазера находится сетевой переключатель и индикатор единичный СЕТЬ ИЗЛУЧЕНИЕ, сигнализирующий о наличии высокого напряжения, блоки- ровки и излучения. На задней панели: держатель предохранителя, высоковольтный разьём с блокировочным устройством, клемма заземления и сетевой шнур с вилкой.

Технические характеристики
Параметры Значение
Мощность лазерного излучения не менее 2 мвт
Время готовности 30 мин
Относительная нестабильность мощности излучения за 8 час 5 %
Нестабильность оси диаграммы направленности изл за 8 час 25 мкрад
Поляризация с соотношением мощностей не менее 100:1
Диаметр пучка лазерного излучения не более 0,6 мм
Расходимость лазерного излучения не более 1%
Относительная мощность побочных пучков 1%
Длина волны лазерного излучения 632,8 нм
Одномодовый состав излучения ТЕМ00
Мощность лазерного излучения в процессе эксплуатации:
  • За 10000 часов
  • За 22000 часов
1,7 мвт
1,2 мвт
Напряжение питающей сети 198 - 242 В
Наработка на отказ 10000 часов
Полный ресурс 22000 часов
Количество включений питающего напряжения 40000
Средний срок сохраняемости при хранении в нормальных условиях 10 лет
Габаритные размеры:
  • излучателя
  • источника питания
диаметр 35 мм, длина 280 мм
150x60x170 (110x35x85)
Масса:
  • излучателя
  • источника питания
0,4 кг
1.2 / 0.4 кг
