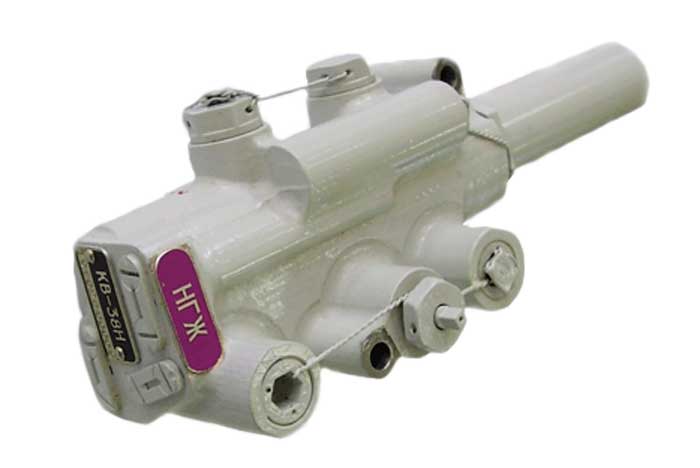

Кран включения КВ-38Н предназначен для переключения переднего колеса объекта из управляемого положения в самоориентирующееся и обратно, а также для подпитки полостей гидропривода колеса из сливной магистрали.
Конструктивное исполнение
В корпусе крана размещены:
Кран включения КВ-38Н предназначен для переключения переднего колеса объекта из управляемого положения в самоориентирующееся и обратно, а также для подпитки полостей гидропривода колеса из сливной магистрали.
Конструктивное исполнение
В корпусе крана размещены:
- управляющий распределительный золотник,
- два штуцера в линии управления,
- два штуцера в линии питания,
- дозирующий жиклёр,двух клапанов подпитки рабочей жидкости гидропривода переднего колеса.
| Параметры | Значение |
| Рабочая жидкость | НГЖ-5У или Skydrol LD-4 |
| Диапазон рабочих температур, °С | -60...+80 |
| Рабочее давление в линии нагнетания, МПа | 15+1,0-0,5 |
| Давление в сливной магистрали, МПа | 1 |
| Давление полной перекладки управляющего распределительного золотника, МПа | 3,1±0.5 |
| Гидравлическое сопротивление каждой линии управления потоком рабочей жидкости при расходе 5л/мин и температуре 25±10 °С, МПа | не более 0,5 |
| Гидравлическое сопротивление дросселирующего канала при расходе 5л/мин и температуре 25±10 °С, МПа | 15+1,0-0,5 |
| Масса КВ-38Н, кг | 1 |
| Габаритные размеры, мм | 216х62х65 |
