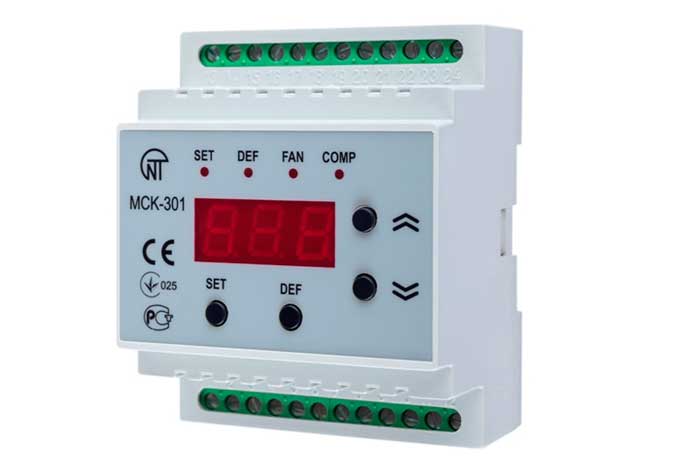

Контроллер МСК-301-3 предназначен для управления температурными приборами.
Функциональные возможности
Контроллер обеспечивает:
Контроллер МСК-301-3 предназначен для управления температурными приборами.
Функциональные возможности
Контроллер обеспечивает:
- измерение температуры в помещении,
- управление термоприборами в зависимости от данных измерения,
- сообщение о превышении заданной максимальной температуры в помещении,
- сообщение о достижении заданной минимальной температуры в помещении,
- отключения термоприборов при появлении сигнала о пожаре,
- индикацию средней температуры в помещении.
| Параметры | Значение |
Основные выходы :
|
8 А 250 В 8 А 250 В 8 А 250 В |
| Разрешение по температуре | 0,1°С |
| Номинальное напряжение питания | однофазное 220 В 50 Гц или трехфазное 380 В 50 Гц |
| Напряжение , при котором сохраняется работоспособность устройства | от 160 до 330 В |
| Потребляемая мощность | 5 Вт |
| Масса | 0,3 кг |
Устройство и принцип дейсвия
Контроллер МСК-301-3 поддерживает следующие режимы работы:
- режим термостата,
- тестовый режим.
В режиме термостата ведется контроль за выходом температуры в помещении за установленные пределы (параметры HAL и LAL). При превышении температуры в помещении параметра HAL на индикатор выводится код А1 и срабатывает сигнализация превышения максимальной температуры. Сигнализация отключится, когда температура в помещении станет меньше значения HAL-HHS. При температуре в помещении меньше параметра LAL на индикатор выводится код А2 и срабатывает сигнализация достижения минимальной температуры. Сигнализация отключится, когда температура станет больше значения LAL+LLS.
Для перехода контроллера МСК-301-3 в тестовый режим необходимо одновременно нажать кнопки SET и DOW N. В этом случае на индикатор выводится tES и включаются все реле. Через 15 с контроллер управления температурными приборами возвращается в режим термостата.
