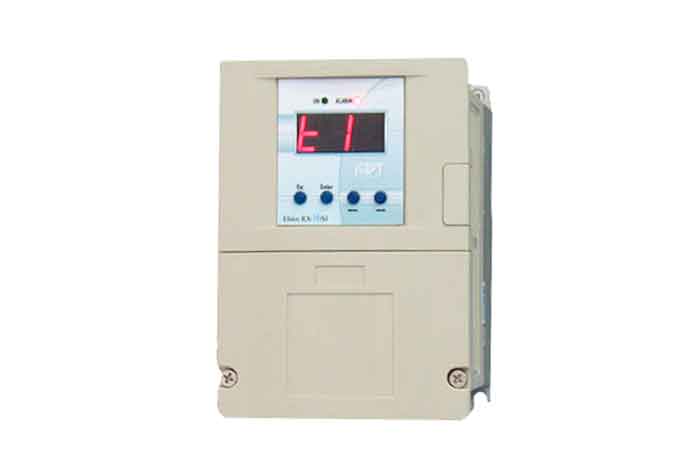

Контроллер Elsico RX-16S1 предназначен для управления приточной вентиляционной установкой с секцией нагрева (электрической, ~380 В 6 кВт, ~220 В 3.5 кВт) с поддержанием температурных параметров приточного воздуха (воздуха в помещении).
Функциональные возможности
Контроллер Elsico RX-16S1 обеспечивает:
Контроллер Elsico RX-16S1 предназначен для управления приточной вентиляционной установкой с секцией нагрева (электрической, ~380 В 6 кВт, ~220 В 3.5 кВт) с поддержанием температурных параметров приточного воздуха (воздуха в помещении).
Функциональные возможности
Контроллер Elsico RX-16S1 обеспечивает:
- поддержание заданых параметров температуры,
- управление вентилятором, электрическим воздухонагревателем,
- защиту от аварийных режимов,
- сигнализацию при возникновении аварийных ситуаций
| Параметры | Значение | ||
| Напряжение питания | ~220 В, 50 Гц | ||
| Потребляемая мощность, не более | 5 Вт | ||
| Потребляемая мощность 1-й секции нагревателя, не более | 6 кВт (ток 16 А ) при напряжении ~380 В (межфазное включение) | ||
| 3,5 кВт (ток 16 А) при напряжении ~220 В | |||
| Конфигурирование | из меню контроллера | ||
| Входы | аналоговые Pt1000, Ni1000 | 2 шт | |
| дискретные с внутренним источником питания | 4 шт | ||
| Выходы | дискретный ~220 В/380 В, 50 Гц, 16 А | 1 шт | |
| дискретные беспотенциальные 1 А, ~220 В | 4 шт | ||
| Тип дисплея | семисегментный светодиодный индикатор | ||
| Тип клавиатуры | механическая | ||
| Светодиодная сигнализация | "Работа", "Авария" | ||
| Корпус | монтаж | ||
| степень защиты | IP 20 | ||
| Подключение | питание контроллера, входы и беспотенциальные выходы - провод, сечением не более 1 мм | ||
| питание и выход на нагреватель - провод, сечением не более 6.0 мм | |||
