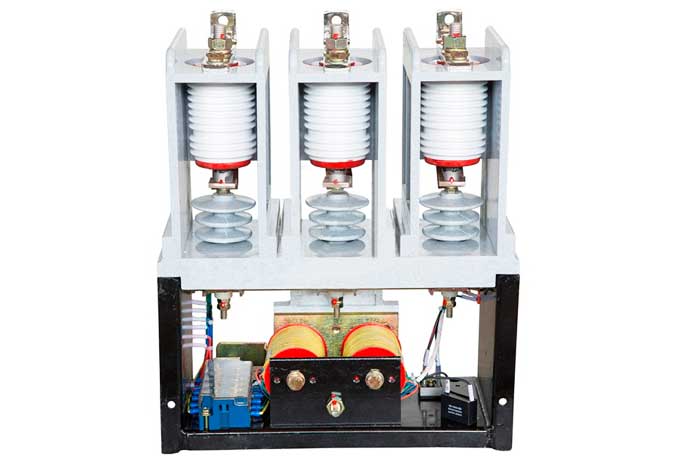

Контакторы КВТв класса 10кВ с отключающей способностью 12,5 кА

Контакторы КВТв класса 10кВ с отключающей способностью 12,5 кА предназначены для коммутации приемников электрической энергии 3-х фазных сетей на номинальных напряжениях 6 кВ и 10 кВ.

Область применения

Контакторы широко используются:

  • в трансформаторных устройствах ввода,
  • для коммутации электродвигателей,
  • в компрессорно-насосных станциях,
  • в других коммутационных устройствах.

Особенности

Контакторы КВТв класса 10кВ с отключающей способностью 12,5 кА обладают такими преимуществами:

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Контакторы КВТв класса 10кВ с отключающей способностью 12,5 кА предназначены для коммутации приемников электрической энергии 3-х фазных сетей на номинальных напряжениях 6 кВ и 10 кВ.

Область применения

Контакторы широко используются:

  • в трансформаторных устройствах ввода,
  • для коммутации электродвигателей,
  • в компрессорно-насосных станциях,
  • в других коммутационных устройствах.

Особенности

Контакторы КВТв класса 10кВ с отключающей способностью 12,5 кА обладают такими преимуществами:

  • отсутствие открытой электрической дуги,
  • отсутствие необходимости в обслуживании главных контактов,
  • низкий уровень шумов при включении и отключении контактора,
  • уменьшенные габариты по сравнению с воздушными контакторами,
  • повышенный ресурс на предельных токах коммутации.
Технические характеристики
Модификации КВТв-400/12-12,5 КВТв-630/12-12,5
Номинальное напряжение главной цепи, кВ 10
Номинальный переменный ток главной цепи, А 400 630
Номинальная отключающая способность, кА 12,5
Номинальное напряжение цепи управления, В 110; 220; 380
Пределы напряжения цепи управления, включение 0,75...1,1 Uc
Пределы напряжения цепи управления, удержание 0,6...1,1 Uc
Количество вспомогательных контактов, НО 4
Количество вспомогательных контактов, НЗ 4
Механическая износостойкость, циклов ВО 1 000 000 300 000
Электрическая износостойкость, циклов ВО АС-3/АС-4 250 000/100 000
Максимальная частота коммутации, циклов ВО в час, АС-3/АС-4 300/60
Диапазон рабочих температур окружающей среды, °С 45 ... +40
Масса, кг, не более 32
