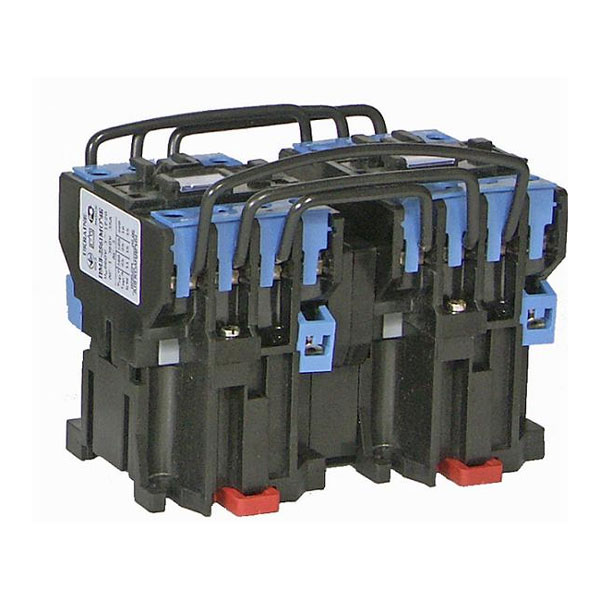

Контактор реверсивный ПМЛ-4560М

Устройства ПМЛ-4560М относятся к реверсивным контакторным системам, используемым для подачи тока к электрическим моторам исполнения АС-3, устанавливаемым на промышленном оборудовании. При помощи представленных контакторов можно осуществлять пуск, остановку и реверсирование электрических приводов.

Конструкционные особенности ПМЛ-4560М

Контакторы выполнены в открытой корпусной конструкции с защитой от пыле- и влагопроникновения IP20. Рабочие катушки, которые являются втягивающими, работают от переменного тока 50 Гц с напряжением до 600 В.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Устройства ПМЛ-4560М относятся к реверсивным контакторным системам, используемым для подачи тока к электрическим моторам исполнения АС-3, устанавливаемым на промышленном оборудовании. При помощи представленных контакторов можно осуществлять пуск, остановку и реверсирование электрических приводов.

Конструкционные особенности ПМЛ-4560М

Контакторы выполнены в открытой корпусной конструкции с защитой от пыле- и влагопроникновения IP20. Рабочие катушки, которые являются втягивающими, работают от переменного тока 50 Гц с напряжением до 600 В.

Конструкцией ПМЛ-4560М предусмотрено наличие кроме основных контактов еще двух дополнительных – одного замыкающего и одного размыкающего. Также в устройстве имеется механическая блокировка, тепловое реле отсутствует.

Преимущества контакторов

  • Два варианта исполнения в плане механической/коммутационной отказоустойчивости – (А) 16/2,0млн. Циклов (Б) 10/1,0млн. Циклов;
  • Граничные частоты включений контактора соответственно составляют для режимов без нагрузки и с нагрузкой 3600 и 1200вкл/час;
  • Предложенная модель контакторов может монтироваться как с использованием 75-миллиметровой DIN-рейки, так и фиксирования на плоскости при помощи 6-ти винтов М6.

Комплектация устройств

  • Контактор реверсивный ПМЛ-4560М;
  • Сертификат;
  • Эксплуатационное руководство.
Технические характеристики

Характеристика

Значение

Напряжение главной цепи:

~ ток U = до 660 В; =50 Гц и 60 Гц

Номинальное значение тока в главной цепи:

63 А

Параметры мощности рабочих катушек:

режим пуска:

200±35 ВА

рабочий режим:

20±4 ВА

Тепловое реле:

нет

Реверсирование:

есть

Габаритные параметры:

126х165х143 мм

Установочные размеры:

105х40х50х40 мм

Поддерживаемая мощность электродвигателя для АС-3 исполнения:

30 кВт

Вес устройства:

2,88 кг
