Контактор ПК 21-26

Контакторы ПК 21-26 предназначены для коммутации силовых электрических цепей электровоза.

Область применения

Контакторы применяют в качестве линейных контакторов, подключающих тяговые двигатели к напряжению контактной сети, для замыкания накоротко секций пусковых резисторов, включения ступеней ослабления возбуждения двигателей и цепей электрического торможения.

Конструктивное исполнение

Контакторы состоят из следующих основных сборочных узлов:

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Контакторы ПК 21-26 предназначены для коммутации силовых электрических цепей электровоза.

Область применения

Контакторы применяют в качестве линейных контакторов, подключающих тяговые двигатели к напряжению контактной сети, для замыкания накоротко секций пусковых резисторов, включения ступеней ослабления возбуждения двигателей и цепей электрического торможения.

Конструктивное исполнение

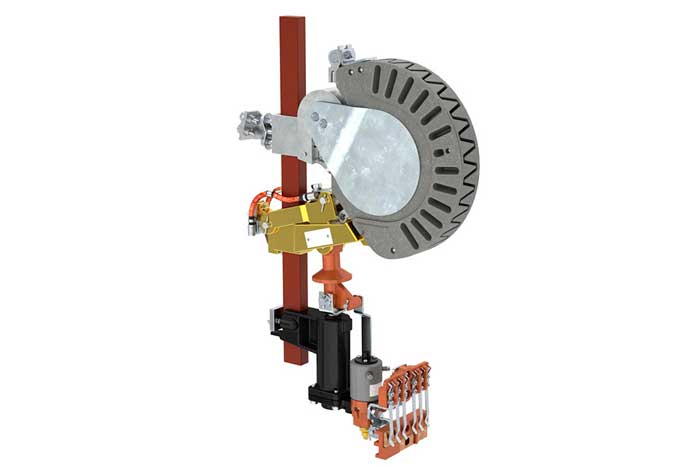

Контакторы состоят из следующих основных сборочных узлов:

  • изолирующего стержня, на котором закреплен кронштейн неподвижного контакта,
  • кронштейна подвижного контакта,
  • пневматического привода с изоляционной тягой,
  • дугогасительной камеры.

Технические характеристики

  • Главная цепь:
    • напряжение, В:
    • номинальное - 3000,
    • максимальное - 4000,
    • номинальный ток -  500 А,
  • Цепь управления:
    • номинальное напряжение -  50 В.
  • Давление сжатого воздуха в пневмоприводе, МПа:
    • номинальное - 0,5,
    • минимальное - 0,35,
    • максимальное - 0,675.
Модификации
Обозначение Тип Размеры мах, мм Масса мах, кг
Н Н1
6ТЛ.242.015 (6ТН.242.021 ПК-21 696 135 23,1
6ТЛ.242.015-01 (6ТН.242.022) ПК-22
6ТЛ.242.015-02 (6ТН.242.023) ПК-23 687 130 22,3
6ТЛ.242.015-03 (6ТН.242.024) ПК-24
6ТЛ.242.015-04 (6ТН.242.025) ПК-25 695 135 21,1
6ТЛ.242.015-05 (6ТН.242.026) ПК-26 655 95 20,3
