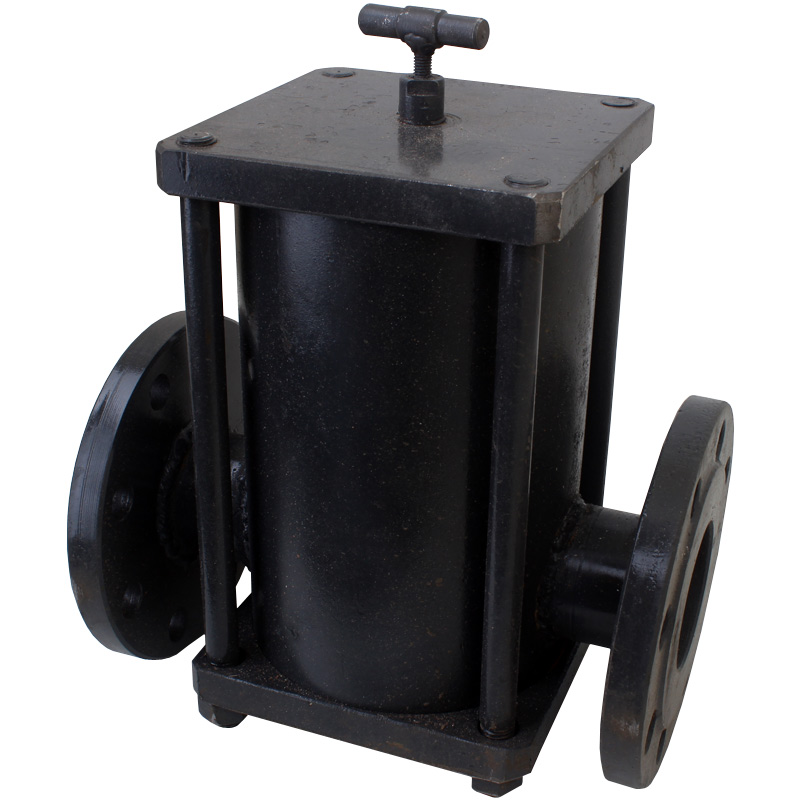

Конденсатоотводчик 45с99нж предназначен для установки практически во всех трубопроводных системах, транспортирующих водяной пар, а также воздушные и газовые смеси. Несвоевременное и недостаточное отведение конденсата из системы ведет к затоплению теплообменной поверхности, скачкам температуры пара в паропотребляющем оборудовании, снижению эффективности технологических систем и аварийным ситуациям.
Накопление конденсата в системе может привести к гидроударам, коррозии труб и оборудования, потерям с пролетным парам, снижению срока службы системы в целом и увеличению расходов по эксплуатации паропровода и оборудовании на нем.
Условный проход |
15 мм |
20 мм |
25 мм |
32 мм |
40 мм |
50 мм |
65 мм |
|
Условное давление PN |
1,6 МПа |
|||||||
Макс. температура рабочей среды |
300 °C |
|||||||
Макс. температура окружающей среды |
50 °C |
|||||||
Допустимый перепад давления |
0,01-1,3 МПа |
|||||||
Поперечное сечение управляющего механизма |
III |
VI |
||||||
Условная пропускная способность |
1500 кг/ч |
3000 кг/ч |
||||||
Рабочая среда |
перегретый пар, насыщенный пар, сжатый воздух, сжатый газ |
|||||||
Масса |
11 кг |
11,5 кг |
12 кг |
17,5 кг |
18,5 кг |
20 кг |
22 кг |
