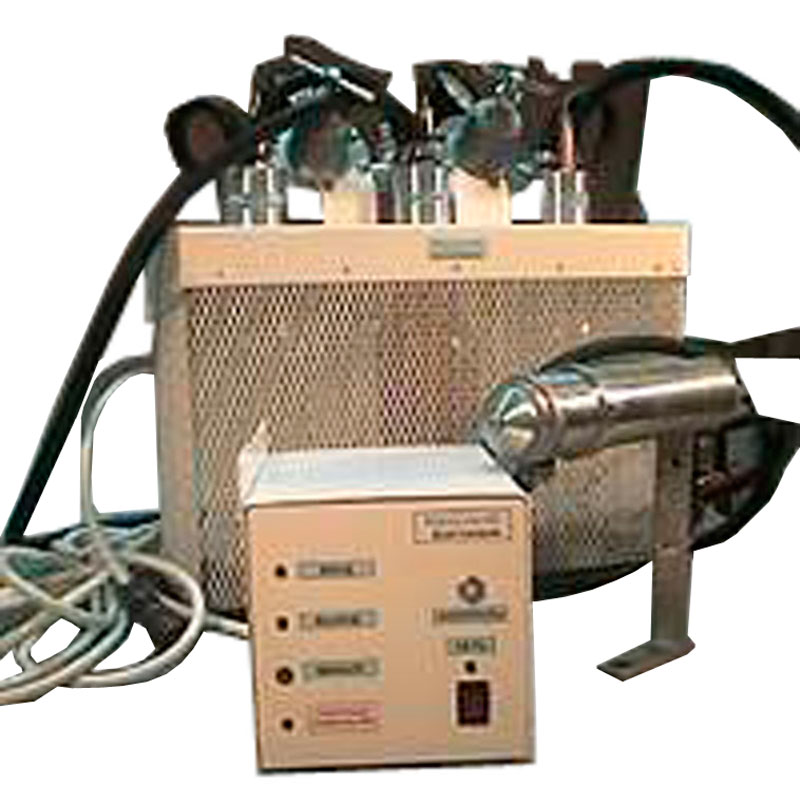

Комплекс дефектоотметки (дефектоотметчик)

Система дефектоотметки (система краскоотметки) полностью приспособлена к отечественным цеховым условиям.
Не имеет недостатков, таких как: сложность настройки, критичность к давлению и качеству краски и воздуха, недолговечность из-за прорыва мембраны и износа сальника, негерметичность полости катушки электромагнита, отсутствие защит и самоконтроля.

Конструкция

Особенности конструкции: полости воздуха и краски не связаны между собой, усовершенствованы магнитная система, система питания и управления.

Режим работы устройства дефектоотметки:

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Система дефектоотметки (система краскоотметки) полностью приспособлена к отечественным цеховым условиям.
Не имеет недостатков, таких как: сложность настройки, критичность к давлению и качеству краски и воздуха, недолговечность из-за прорыва мембраны и износа сальника, негерметичность полости катушки электромагнита, отсутствие защит и самоконтроля.

Конструкция

Особенности конструкции: полости воздуха и краски не связаны между собой, усовершенствованы магнитная система, система питания и управления.

Режим работы устройства дефектоотметки:

  • автоматический,
  • ручной
  • чистки.

Основные функции системы

  • открытие канала краски с задержкой не более 0,15 сек;
  • обеспечение пятна краски диаметром 20-120 мм;
  • индикация работы катушки электромагнита;
  • обеспечение самоочистки при подсыхании краски;
  • защита системы электропитания от: КЗ, переполюсования, обрыва.
Технические характеристики дефектоотметчика
Характеристика Значение
Работоспособность в диапазоне температур -30 +70 °С
Краска Любая
Имеется индикация срабатывания и кнопка репетитора на краскоотметчике
Давление воздуха от 0,5 до 4 атм
Время срабатывания 0,15 сек
Диаметр пятна на поверхности изделия 20-120 мм
Ход иглы 0,2 - 1,0 мм
Габаритные размеры 230х50х50 мм
Масса 1,5 кг



Технические характеристики блока питания
Характеристика Значение
Сигнал управления:
  •     амплитуда, В
от 4,5 до 36
  •     ток мА
не менее 10
  •     длительность сигнала (регулируемая), мс
5-150
  •     частота повторений max
50 Гц
Потребляемая мощность 60 вт
Масса 2,5 кг
Наличие индикации напряжения питания;
КЗ;
обрыва питания



Технические характеристики системы подготовки воздуха и краски
Характеристика Значение
Работоспособность в диапазоне температур (система не обмерзает) -30 +70 °С
Давление воздуха на входе 0,5 до 4,5 атм
Давление воздуха на выходе 0,2-2 атм
Емкость системы краскоподачи 0,5-2 л
Длина краскоподающей трубки 200-500 мм
Длина воздухоподающей трубки до 5 м
Габаритные размеры 400х250х110 мм;
