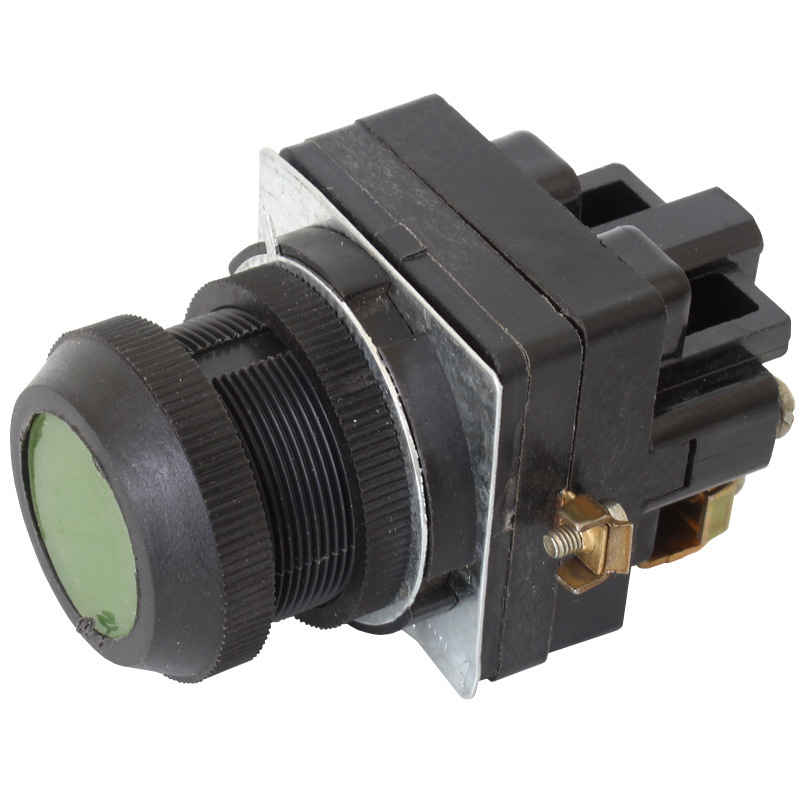

Выключатель кнопка КЕ 171 предназначена для коммутации электрических цепей управления переменного тока частотой 50 и 60 Гц напряжением до 660 В и постоянного тока напряжением до 440 В. Выключатели применяются в подвижных и неподвижных стационарных установках, в том числе в химостойких изделиях и кузнечнопрессовом оборудовании.
|
Номинальное напряжение |
переменного тока |
660 В |
|
постоянного тока |
440 В |
|
|
Минимальное рабочее напряжение |
переменного тока |
36 В |
|
постоянного тока |
24 В |
|
|
Механическая износостойкость |
с толкателем цилиндрическим и грибовидным |
1х107 циклов ВО |
|
с толкателем цилиндрическим с наружным или внутренним протектором |
4х106 циклов ВО |
|
|
с толкателем грибовидным фокусируемым |
25х104 циклов ВО |
|
|
с толкателем с сигнальной лампой |
1х106 циклов ВО |
|
|
с толкателем цилиндрическим или грибовидным с фальшкнопкой |
1х106 циклов ВО |
|
|
с толкателем с замком |
25х104 циклов ВО |
|
|
Номинальное напряжение изоляции |
660 В |
|
|
Номинальный ток |
10 А |
|
|
Минимальный рабочий ток |
0,05 А |
|
|
Сквозной ток в течении 1 с |
200 А |
|
|
Номинальный режим работы |
продолжительный, прерывисто-продолжительный, кратковременный, повторно-кратковременный |
|
|
Продолжительность включения (ПВ) |
40-60 % |
|
|
Частота включения |
1200 в час |
|
|
Усилие управления выключателей |
до 4 даН |
|
|
Интервал между двумя последовательными коммутационными циклами |
5-10 сек |
|
|
Длительность прохождения тока |
0,5-1,0 сек |
|
