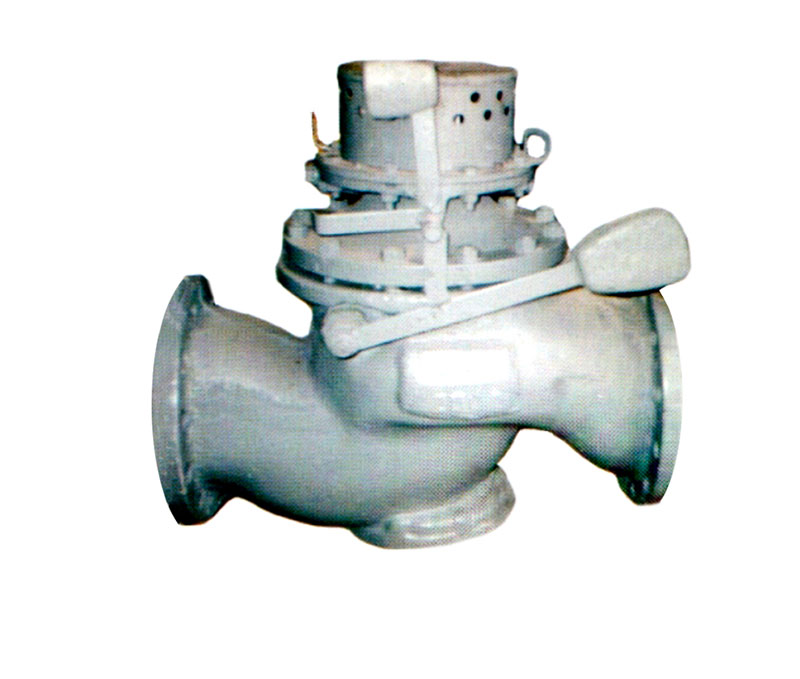

Клапаны предохранительные запорные электромагнитные ПКНЭ являются полуавтоматическими запорными устройствами, предназначенными для герметичного перекрытия подачи неагрессивных углеводородных газов, применяются в газорегуляторных установках (ГРУ) и системах автоматического управления газоиспользующими устройствами не во взрывоопасных помещениях.
Клапаны автоматические закрываются при отключении напряжения на электромагните. Открытие клапанов производится вручную. Произвольное открытие клапанов исключено.
Клапаны предохранительные запорные электромагнитные ПКНЭ являются полуавтоматическими запорными устройствами, предназначенными для герметичного перекрытия подачи неагрессивных углеводородных газов, применяются в газорегуляторных установках (ГРУ) и системах автоматического управления газоиспользующими устройствами не во взрывоопасных помещениях.
Клапаны автоматические закрываются при отключении напряжения на электромагните. Открытие клапанов производится вручную. Произвольное открытие клапанов исключено.
|
Параметр |
Значение |
|||
|
ПКНЭ-50 |
ПКНЭ-100 |
ПКНЭ-200 |
||
| Контролируемая среда | природный газ по ГОСТ 5542-87 | |||
| Максимальное входное давление, МПа | 1, 2 | |||
| Тип присоединения | фланневое по ГОСТ 12816-80 | |||
| Класс герметичности затвора | А по ГОСТ 9544-93 | |||
|
Диаметр условного прохода, DN мм |
50 |
100 |
200 |
|
|
Диаметр седла клапана, мм |
50 |
100 |
200 |
|
|
Напряжение питающей сети, В |
220(380) |
|||
|
Частота, Гц |
50 |
|||
|
Потребляемая мощность, Вт, не более |
40(100) |
|||
|
Время срабатывания, сек, не более |
0,5 |
|||
|
Строительная длина, L, мм |
230±1,5 |
350±2,0 |
600±3,5 |
|
|
Габаритные размеры, мм, не более: |
230х300х420 |
350х270х537 |
600х390х690 |
|
|
Масса, кг, не более |
45 |
85 |
140 |
|
