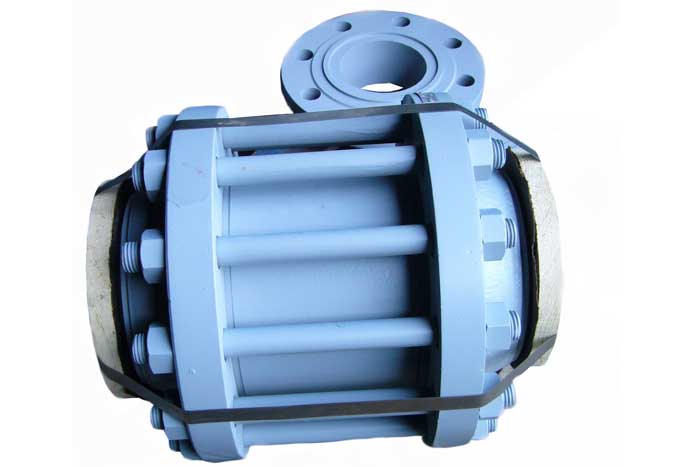

Клапаны обратные АРС14

Категория:
Цена: По запросу
Нужна консультация?
  • 7(499) 677-65-22
  • priborpost@yandex.ru

Клапаны обратные АРС14 предназначены для использования в качестве устройств для предотвращения обратного потока рабочей среды и служат для управления материальными потоками жидких и газообразных сред, в том числе природных газов, пара, воды, растворов кислот, щелочей, солей и нефтепродуктов .

Область применения

Клапаны обратные широко используются на предприятиях химической, нефтехимической, газовой, нефтегазовой, металлургической, горнодобывающей, целлюлозно-бумажной и других отраслей промышленности, объектах теплоэнергетики, а также в качестве составной части машин и резервуаров.

Обозначение

При заказе клапаны обратные АРС14 обозначаются так: АРС14.Х123, где

  • АРС14 - клапан обратный,
  • Х1 - диаметр условного прохода (DN, мм),
  • Х2 - условное давление (РN, кГс/см2),
  • Х3 - исполнение по марке материала (ст.20)
Технические характеристики
Параметры Значение
Допустимые протечки с затворе, см3/мин. для DN 50 – 1
DN >50 – 2
Рабочая среда среды, по отношению к которым применяемые материалы коррозионностойки
Направление подачи рабочей среды по стрелке на корпусе
Температура рабочей среды от - 30°С до +160°С
Климатическое исполнение по ГОСТ 15150 У (от -40°С до +70°С)
Положение на трубопроводе любое, для клапанов обратных из ст.10Х17Н13м3Т – на вертикальном трубопроводе клапаном вниз
Присоединение к трубопроводу межфланцевое
Минимальный перепад давления при открытии клапана
DN, мм 15 20 25 32 40 50 65 80 100
Pmin, кПа 110,0 54,0 85,0 88,0 38,0 31,0 9,3 10,7 12,0
Габаритные и присоединительные размеры
Обозначение PN, МПа DN Размеры, мм Масса, кг
D d L изделие м.к.
АРС 14.015.ХХ.Х 1,6 2,5 4,0 15 53 28 77 1,0 2,1
АРС 14.020.ХХ.Х 20 63 28 78 1,2 2,6
АРС 14.025.ХХ.Х 25 73 40 97 2,0 3,1
АРС 14.032.ХХ.Х 32 84 40 95 2,1 5,0
АРС 14.040.ХХ.Х 40 94 58 104 2,9 5,9
АРС 14.050.ХХ.Х 50 108 58 115 3,3 7,1
АРС 14.065.ХХ.Х 65 130 90 130 5,8 9,9
АРС 14.080.ХХ.Х 80 142 90 132 7,3 11,7
АРС 14.100.ХХ.Х 100 160 100 252 15,0 19,0
Материал основных деталей по исполнениям
Основные детали Исполнение по марке материала
1 2 3
Корпус Ст.20 12Х18Н10Т 10Х17Н13М3Т
Фланец Ст.20 12Х18Н10Т 10Х17Н13М3Т
Седло Ст.40Х13 12Х18Н10Т 10Х17Н13М3Т
Пружина 12Х18Н10Т 12Х18Н10Т 10Х17Н13М3Т
Уплотнение фторопласт Ф4 или Ф4К20 по ГОСТ 10007
