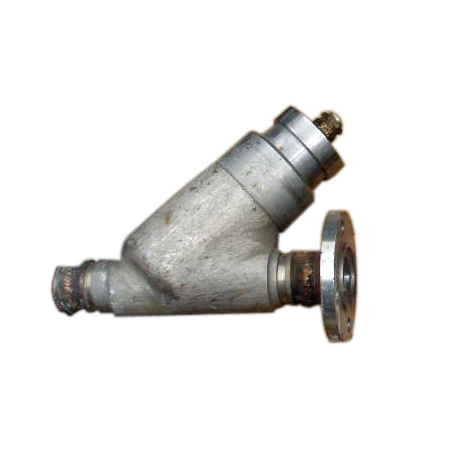

Клапан запорный УФ 26050-050

Клапан запорный сильфонный прямоточный УФ 26050-050 ТУ 26-07-1333-83 с номинальным диаметром 50 мм применяется в качестве запорного устройства на трубопроводах АЭС с водо-водяными энергетическими реакторами.

Рабочей средой клапана являются жидкие и газообразные среды по ОТТ-87 с максимально допустимой температурой рабочей среды не более 200°C.

Особенности установки

Присоединение к трубопроводу клапана запорного УФ 26050-050 осуществляется под приварку. Установочное положение на трубопроводе - любое.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Клапан запорный сильфонный прямоточный УФ 26050-050 ТУ 26-07-1333-83 с номинальным диаметром 50 мм применяется в качестве запорного устройства на трубопроводах АЭС с водо-водяными энергетическими реакторами.

Рабочей средой клапана являются жидкие и газообразные среды по ОТТ-87 с максимально допустимой температурой рабочей среды не более 200°C.

Особенности установки

Присоединение к трубопроводу клапана запорного УФ 26050-050 осуществляется под приварку. Установочное положение на трубопроводе - любое.

Технические характеристики клапана УФ 26050-050

Наименование параметра Величина параметра для модификации
УФ 26050-050 УФ 26050-050-01 УФ 26050-050-02
Техническое условие ТУ 26-07-1333-83
Рабочая среда жидкие и газообразные среды по ОТТ-87
Номинальный диаметр DN 50 мм
Расчетное давление P 2,5 МПа
Допустимая температура рабочей среды 200°C
Материал корпусных деталей сталь 08Х18Н10Т
Тип электропривода местный ручной дистанционный с шарнирной муфтой дистанционный с коническим редуктором и шарнирной муфтой
Класс и группа арматуры по ОТТ-87
Пропуск среды в затворе от 6,7 x 10-9 до 6,7 x 10-7 м3xПа/с
Номер рисунка 1 2 3
Размеры:
L 300 (±3) мм
H 290 мм - -
H1 310 мм - -
H2 - 414 мм 560 мм
H3 - 172 мм -
S 200 мм - -
Вес 24 кг 26 кг 38 кг
