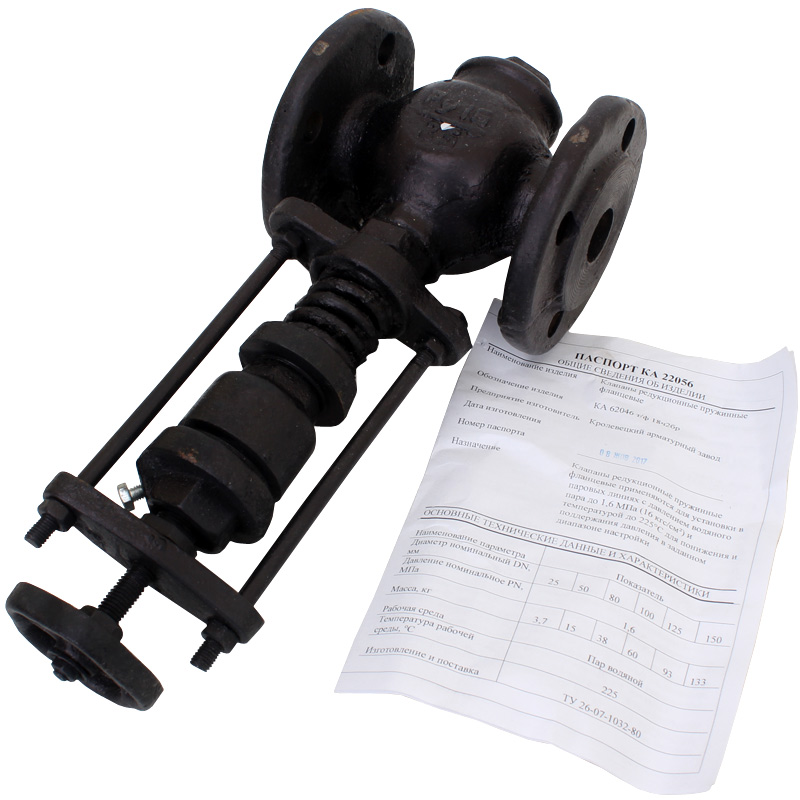

Клапан редукционный 18Ч2БР предназначен для установки на трубопроводах для снижения и поддержания пониженного давления воды и пара рабочей температурой до 225 °С. Температура окружающей среды от -15 до +50 °С. Присоединение к трубопроводу — фланцы ГОСТ 12817-80 с присоединительными размерами по ГОСТ 12815-80 (исполнение 1).
|
Условный проход Dy, мм |
|||||
|
25 |
50 |
80 |
100 |
125 |
150 |
|
0,2—0,4 (2-4) |
0,2—0,4 (2-4) |
0,2—0,4 (2-4) |
0,2—0,4 (2-4) |
0,2—0,4 (2-4) |
0,2—0,4 (2-4) |
|
0,4—0,7 (4-7) |
0,4—0,7 (4-7) |
0,4—0,53 (4-5,3) |
0,4—0,7 (4-7) |
0,4—0,7 (4-7) |
0,3—0,5 (3-5) |
|
Условный проход Dy, мм |
L |
d |
D1 |
d2 |
b |
d |
H |
h |
l |
d0 |
n |
Kvу, т/ч |
Масса, кг |
|
25 |
135 |
115 |
85 |
68 |
14 |
14 |
285 |
67 |
92 |
65 |
4 |
3,7 |
6,36 |
|
50 |
200 |
160 |
125 |
102 |
17 |
18 |
418 |
90 |
138 |
100 |
4 |
15 |
17,21 |
|
80 |
260 |
195 |
160 |
138 |
19 |
18 |
585 |
160 |
170 |
120 |
4 |
38 |
44,56 |
|
100 |
300 |
215 |
180 |
158 |
21 |
18 |
645 |
175 |
200 |
140 |
8 |
59,5 |
61,48 |
|
125 |
350 |
245 |
210 |
184 |
23 |
18 |
742 |
204 |
229 |
200 |
8 |
93 |
93,23 |
|
150 |
400 |
280 |
240 |
212 |
25 |
22 |
855 |
210 |
270 |
200 |
8 |
133 |
122,8 |
